Dotaz

Pro vyhodnocení výsledků potřebuji pro několik uzlů s podporou pouze extrémní hodnoty svislých podporových sil s příslušnými vodorovnými silami z kombinace výsledků. Je možné toto nastavit v programu?


Odpověď:
V grafickém výstupu se vždy zobrazí extrémní hodnoty všech podporových reakcí. Tedy největší a nejmenší hodnoty ze všech možných kombinací. Jednotlivé podporové síly však nelze tímto způsobem kombinovat, protože obvykle vznikají v různých zatěžovacích situacích.
Ve výstupu výsledků pomocí tabulky se však zobrazí extrémní výsledky spolu s příslušnými výsledky. Kromě toho se ve sloupci H standardně zobrazí také příslušná kombinace zatížení respektive odpovídající zatěžovací stavy.

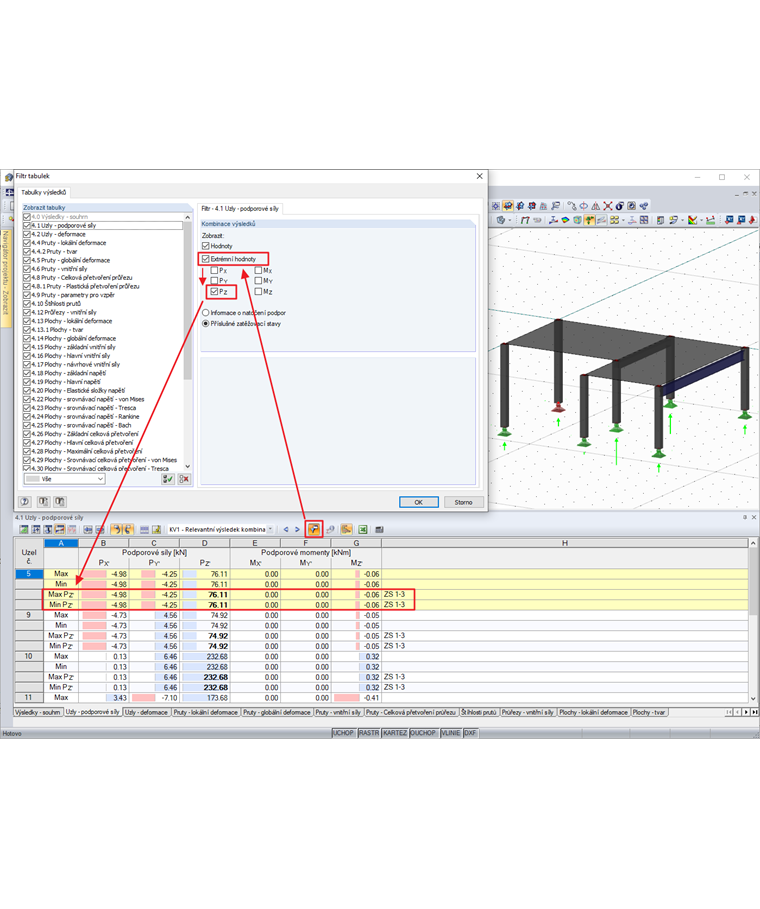

Pokud tam vyžadujete pouze extrémní hodnoty PZ s příslušnými vodorovnými silami, můžete použít funkci filtrování výsledkové tabulky podle obrázku.
