Dotaz
Proč není volné zatížení plně aplikováno?
Odpověď:

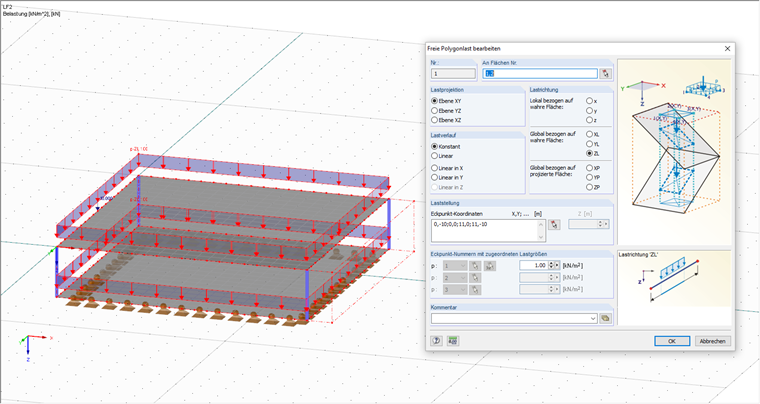

Volné zatížení se na rozdíl od běžného zatížení na plochu nebo na uzel zadává pomocí oblasti působení a ovlivněných prvků. Volné zatížení se podle definice použije pouze na oblasti vybraných prvků, které leží uvnitř této oblasti působení.
Volné zatížení se definuje pomocí absolutních souřadnic, nezávisle na prvcích modelu. Pro zadání dat je můžete jednoduše definovat výběrem uzlů modelu, ale nevznikne žádné spojení s vybranými uzly. Pokud například přesuneme model, zůstane volné zatížení v přiřazené poloze.

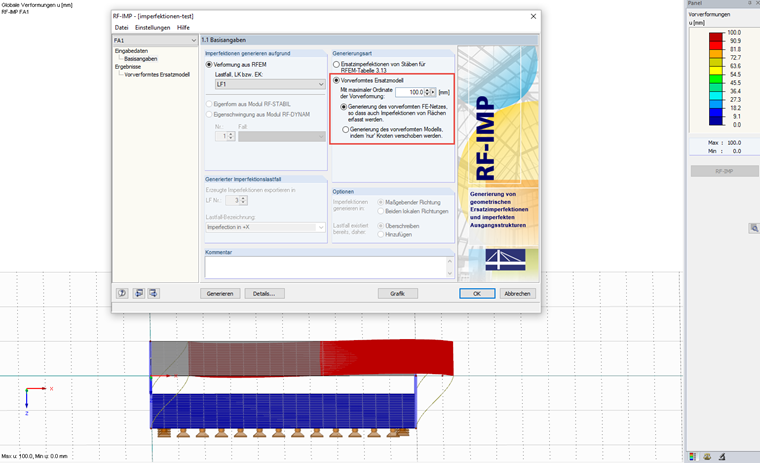

Používáme-li imperfekci generovanou v přídavném modulu RF-IMP jako předem deformovanou síť KP, použijí se volná zatížení na tuto deformovanou konstrukci. To se potom eventuálně může nacházet mimo oblast působení a neobsahuje žádné zatížení.
Pokud by zatížení mělo být navázáno na konstrukci na mělo by být společně přemístěno u posunů a vygenerovaných imperfekcí, je nutné použít standardní zatížení. Alternativně je také možné libovolně zvětšit oblast působení volného zatížení, aby se přesto zatížila celá konstrukce.

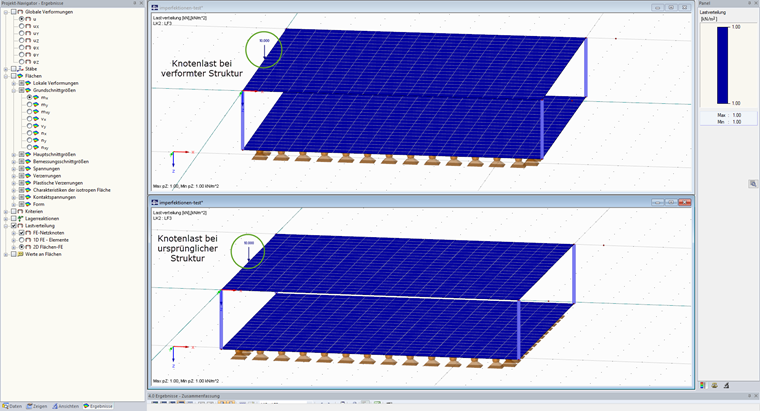

Jednoduchou kontrolu působícího zatížení lze provést zobrazením rozdělení zatížení v navigátoru projektu Výsledky.
