Odpověď:

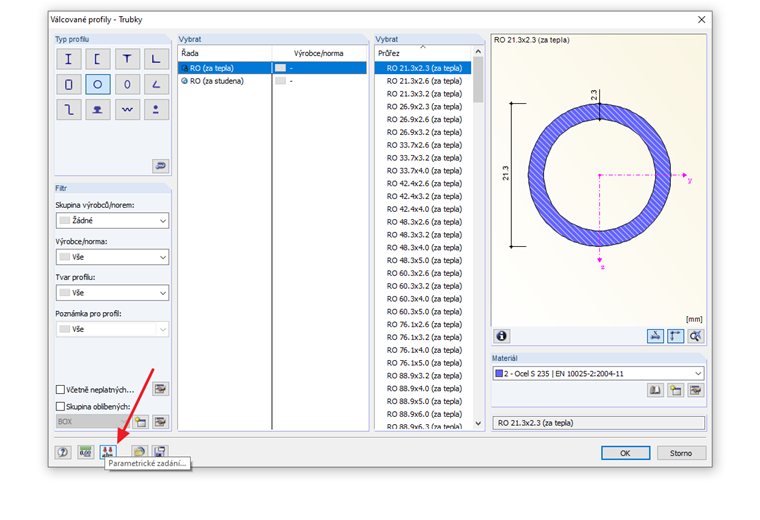

Databáze průřezů nabízí velké množství různých průřezů. Pro mnoho tvarů průřezů je k dispozici možnost parametrického zadání. Video ukazuje, jak lze snadno vytvořit kónický stožár. U dělení tohoto prutu software automaticky určí nové průřezy v dělicích bodech.
Dotaz
Jak mohu namodelovat kónický stožár?
Máte nějaké otázky?
Délka: 00:02:20 min
Délka: 00:00:16 min
Délka: 00:00:58 min
Databáze znalostí
Délka: 00:00:34 min
Databáze znalostí
Délka: 00:00:56 min
Délka: 00:01:02 min
Délka: 00:00:39 min
V programech RFEM 5 a RSTAB 8 v RF-/FOUNDATION Pro lze uložit rozměry základu pro všech pět typů základů v uživatelsky definované databázi pomocí šablon základů a znovu je použít v jiných modelech.
V přídavném modulu RF-/FOUNDATION Pro je třeba zadat pro různé návrhové situace (STR, GEO, UPL nebo EQU) odpovídající zatížení (zatěžovací stavy, kombinace zatížení nebo kombinace výsledků).
V přídavném modulu RF‑/FOUNDATION Pro se po navržení základu zobrazí výkresy výztuže, ve kterých jsou zdokumentovány všechny důležité položky výztuže.
V modulu RF-/FOUNDATION Pro lze upravovat průměry výztužné oceli. Úprava dostupných průměrů výztuže funguje podobně jako v přídavných modulech RF‑CONCRETE (Members) a RF‑/CONCRETE Columns.
.png?mw=350&hash=1c031608c18b5a867799b52552d26586745de8ac)
Máte individuální průřezy sloupů nebo složitější geometrie stěn a potřebujete provést posouzení na protlačení?
Žádný problém. V programu RFEM 6 můžete posoudit na protlačení jakékoli tvary průřezů, nejen obdélníkové a kruhové průřezy.
Při analýze spektra odezvy modelů můžete zobrazit v tabulce součinitele citlivosti pro vodorovné směry u jednotlivých podlaží.
Na základě těchto hodnot lze odhadnout citlivost na stabilitní vlivy.
Modální součinitel důležitosti (MRF) vám může pomoci posoudit, jak dalece se jednotlivé konstrukční prvky podílejí na vlastním tvaru. Výpočet je založen na relativní pružné deformační energii každého jednotlivého konstrukčního prvku.
Pomocí MRF je možné rozlišovat mezi lokálními a globálními vlastními tvary. Pokud má několik prutů výrazných MRF (např. > 20 %), je nestabilita celé konstrukce nebo její části velmi pravděpodobná. Pokud je naproti tomu součet všech MRF pro vlastní tvar přibližně 100 %, lze očekávat lokální stabilitní problém (např. vybočení jednoho prutu).
Kromě toho lze pomocí MRF stanovit kritická zatížení a náhradní vzpěrné délky jednotlivých konstrukčních prvků (např. pro posouzení stability). Vlastní tvary, pro které má určitý prut malé hodnoty MRF (např. <20 %), lze v této souvislosti zanedbat.
MRF se zobrazí pro vlastní tvar v tabulce výsledků pod položkou Posouzení stability --> Výsledky po prutech --> Vzpěrné délky a kritické síly.
Komponenta "Ořez plechu" slouží k ořezu plechů (např. přípojných plechů, desek na stojině atd.). K tomu máte k dispozici různé metody řezu.
- Rovina: Řez je veden na nejbližší ploše referenční desky.
- Plocha: Oříznou se pouze protínající se části desek.
- Ohraničující rámeček: Krajní rozměr šířky a výšky se vyřízne z plechu jako obdélník.
- Konvexní obálka: Pro ořez plechu se použije vnější obal průřezu. V případě zaoblení na rohových uzlech průřezu se jim řez přizpůsobí.
Snažím se importovat DXF. Soubor se podaří do modelu importovat, ale nemá správné měřítko. Kde je problém?
Můj model je nestabilní. Čím by to mohlo být?
Jak mohu trvale uložit parametry v dialogu "Jednotky a desetinná místa"?
Chtěl bych zadat vysokou konstantu tuhosti. Je to možné?
Zkontroluje program délku přesahu svislých třmínků blokového základu s hladkými stranami kalicha?
Při vytváření nového prutu se stávající prut rozdělí na dva pruty, případně při přidání uzlu na prut se vytvoří nový kolmý prut.
Existuje možnost, jak zabránit automatickému rozdělení prutů?
Existuje možnost, jak zabránit automatickému rozdělení prutů?
