Antwort:

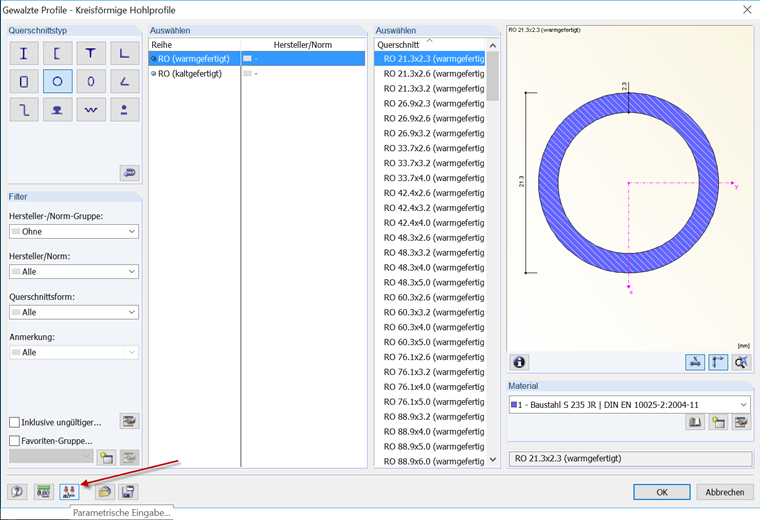

Die Querschnittsbibliothek bietet eine große Anzahl an verschiedenen Querschnitten an. Für viele Querschnittsformen steht auch die Option der paramtetrischen Definition zur Verfügung. Im Video wird gezeigt, wie man hiermit einfach einen konischen Mast modellieren kann. Bei Teilungen dieses Stabes ermittelt die Software die neuen Querschnitte an den Teilungspunkten automatisch.
Frage
Wie kann ich einen konischen Mast modellieren?
