Lze přesunout nebo zkopírovat vodicí linie do jiných pracovních rovin?

Odpověď

Vodicí linie lze kopírovat nebo posunovat pouze v rámci jedné pracovní roviny. Kopírování nebo přesun vodicích linií do jiné pracovní roviny není možné.

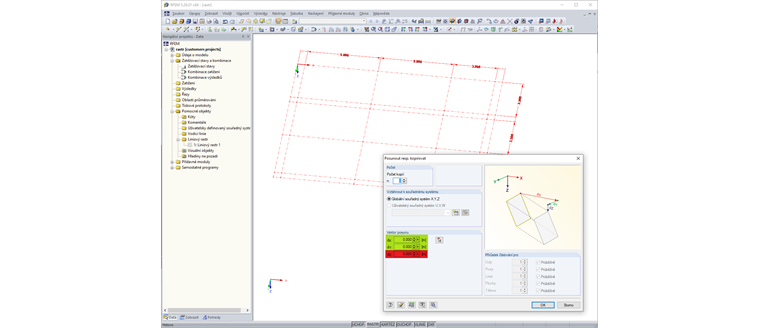

Například pokud byla v pracovní rovině XY vytvořena vodicí linie, vodicí linie se dá posunout nebo zkopírovat ve směru X nebo Y. Tuto vodicí linii však nelze posunout nebo kopírovat ve směru Z (Obrázek 1). V takovém případě by bylo třeba vodicí linii vytvořit v požadované pracovní rovině. Na postup je možné se podívat v připojeném videu.

Místo vodicích linií lze použít liniové rastry, které lze vytvořit ve 3D.

Kromě toho lze pomocí rozhraní COM vyvinout nástroj pro kopírování nebo posun vodicích linií do jiných pracovních rovin. Naše Databáze znalostí je příkladem:
https://www.dlubal.com/cs/podpora-a-skoleni/podpora/databaze-znalosti/001515
