Dotaz

Jak mohu v programu SHAPE-MASSIVE posoudit železobetonový průřez?


Odpověď:

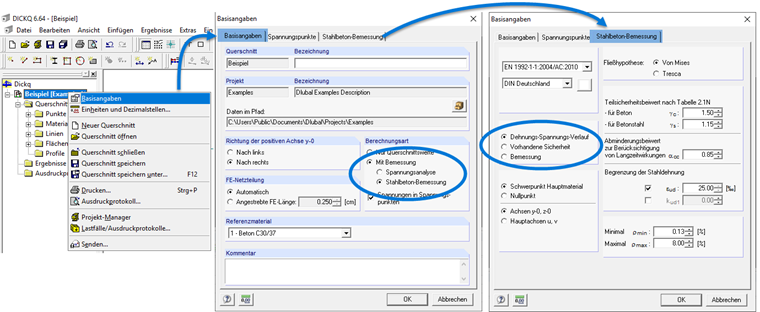

Posouzení železobetonu v programu SHAPE-MASSIVE je nutné aktivovat v základních údajích. Jakmile je posouzení aktivní, je možné příslušné nastavení pro posouzení provést v samostatné záložce (Obrázek 01).

Pro posouzení jsou k dispozici tři typy:

Pracovní diagram (Příklad 01):
Při zadání vnitřních sil se stanoví existující využití.

Stávající bezpečnost (Příklad 02):
Stanoví se stav porušení (využití = 100 %) a s tím související bezpečnost.

Posouzení (Příklad 03):
Zadáním maximálního a minimálního průměru nebo minimální a maximální výztuže lze výztuž v rámci posouzení zvětšit.

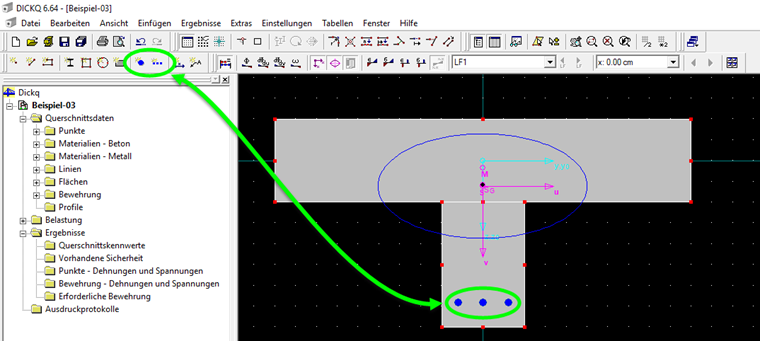

Bez ohledu na to, která z těchto tří metod se použije, je nutné zadat polohu výztuže a působící vnitřní sílu (Obrázek 02).
