Wie kann ich in DICKQ einen Stahlbetonquerschnitt bemessen?

Antwort

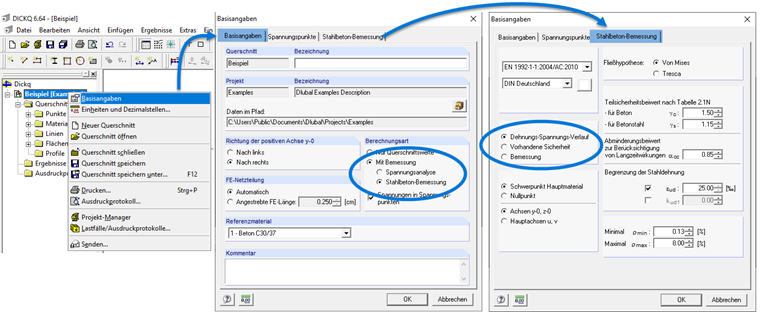

Die Stahlbetonbemessung in DICKQ muss in den Basisangaben aktiviert werden. Sobald die Bemessung aktiv ist, können in einem separaten Register entsprechend Einstellung zur Bemessung vorgenommen werden (Bild 01).

Es gibt drei Typen für die Bemessung:

Dehnungs-Spannungs-Verlauf (Beispiel 01):
Unter Vorgabe der Schnittgrößen wird eine vorhandene Ausnutzung ermittelt

Vorhandenen Sicherheit (Beispiel 02):
Es wird der Bruchzustand (Ausnutzung = 100%) und; bezogen auf diesen; eine Sicherheit ermittelt.

Bemessung (Beispiel 03):
Unter Angabe eines maximalen und minimalen Durchmessers oder einer minimalen und maximalen Bewehrung kann die Bewehrung innerhalb der Bemessung erhöht werden.

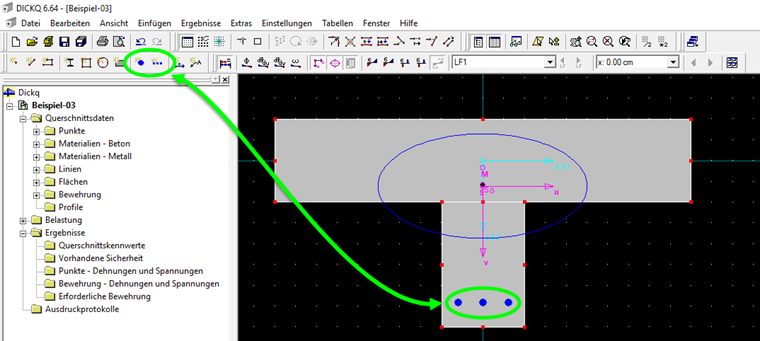

Unabhängig davon, welche der drei Methoden verwendet wird, ist die Position der Bewehrung und eine einwirkende Schnittgröße vorzugeben (Bild 02).

Schlüsselwörter

Querschnittsbemessung Stahlbetonbemessung Beliebige Querschnitte
