Dotaz

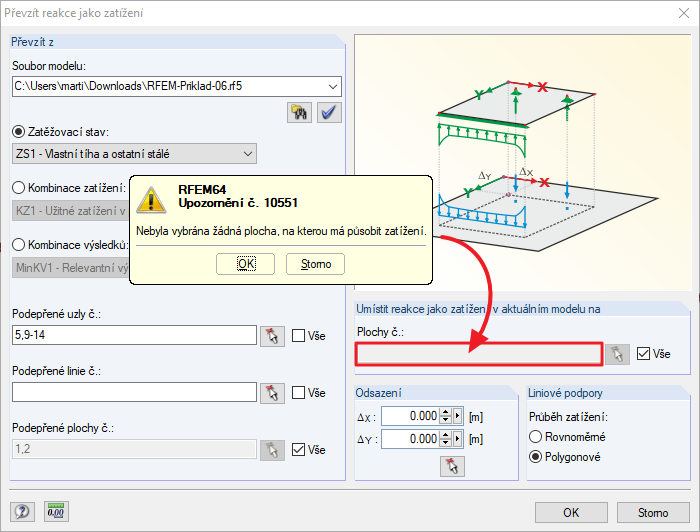

Při použití funkce "Převzít podporové reakce jako zatížení" se zobrazí zpráva "Nebyla vybrána žádná plocha, na kterou má působit zatížení." Co je důvodem této zprávy?
Odpověď:
Podle standardního nastavení v programu zatížení působí na všechny plochy.
Pokud ovšem v souboru není k dispozici žádná plocha, zatížení také nemůže působit a zobrazí se upozornění. Pokud je upozornění potvrzeno tlačítkem "OK", zatížení se i přesto naimportuje do modelu, ale nepoužije se na žádnou plochu. Jakmile je následně definována plocha, mohou na ni naimportovaná zatížení působit.
