Odpověď:
Grafické zobrazení uzlových posunů a natočení se provádí zadáním položky "Globální deformace" v navigátoru Výsledky.

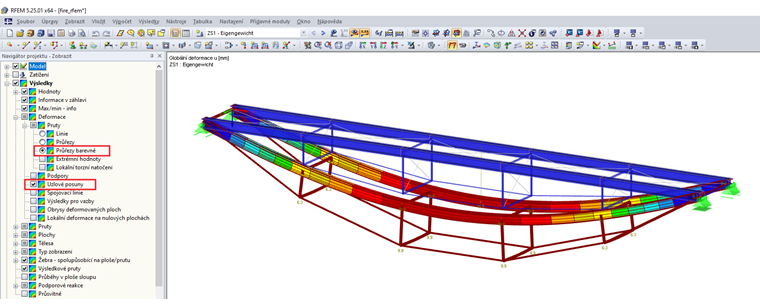

V navigátoru projektu Zobrazit můžeme deformace zobrazit nejen jako linie, ale také jako barevné průřezy.
Grafické zobrazení uzlových posunů a natočení
Chtěl bych zobrazit globální deformaci pomocí hodnot, v ideálním případě barevně podle velikosti. Je možné toto nastavit?
