Prefabrikovanou stropní desku jsem modeloval jako "ortotropní plochu". Mohu tyto plochy nyní použít také pro posouzení železobetonových konstrukcí?

Odpověď

Ano, pro posouzení železobetonu v modulu RF-CONCRETE Surfaces lze použít "ortotropní plochy".

Pokud chcete provést pouze posouzení mezního stavu únosnosti, nemusíte v přídavném modulu RF-CONCRETE Surfaces provádět další nastavení s ohledem na typ plochy.

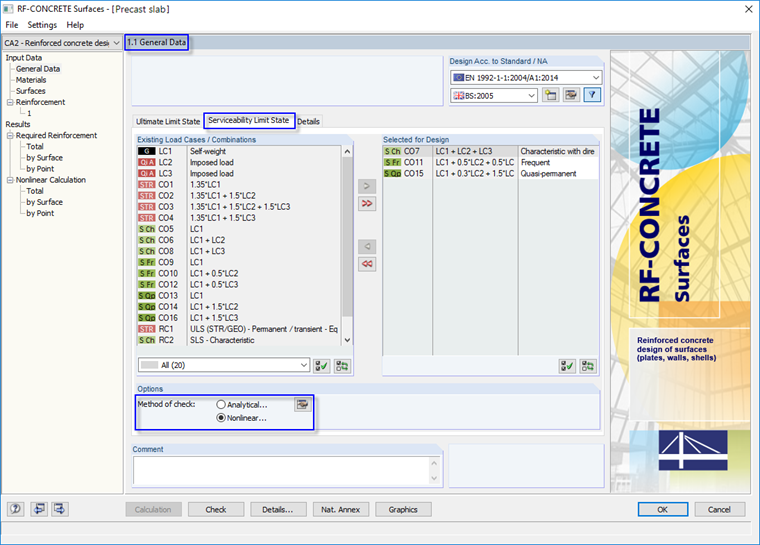

Pro posouzení mezního stavu použitelnosti je zapotřebí přídavný modul RF-CONCRETE NL. V záložce "Mezní stav použitelnosti" (v dialogu "1.1. Základní údaje") vyberte metodu posouzení "Nelineární...". Viz Obrázek 01.

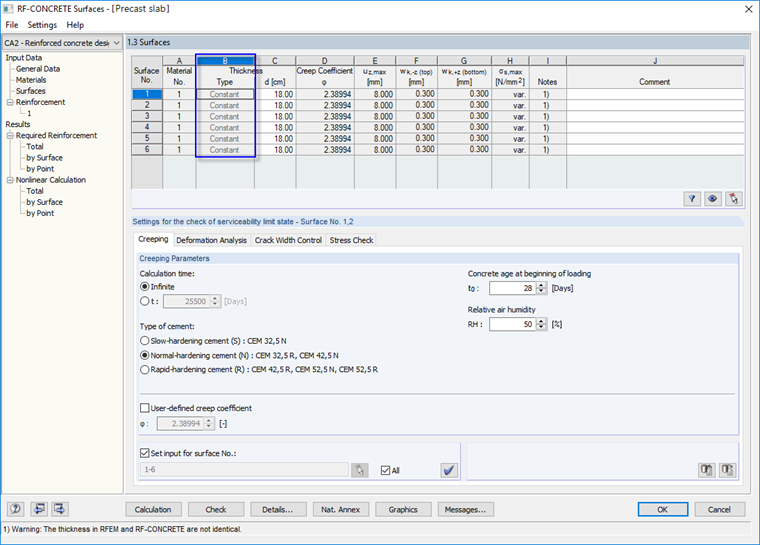

Poté můžete v dialogu "1.3 Plochy" změnit typ ploch na "Konstantní", aby bylo možné posouzení i mezního stavu použitelnosti. Viz Obrázek 02.
