Jak mohu otevřít program RWIND Simulation z programu RFEM za předpokladu, že je možné přenést 3D model vytvořený v programu RSTAB?

Odpověď

Program RWIND Simulation je kvůli CFD modelování výlučně kompatibilní s programem RFEM a vyžaduje výpočet metodou konečných prvků. Model vytvořený v programu RSTAB lze otevřít v programu RFEM. Parametry zatížení větrem je možné zadat v dialogu programu RFEM Simulovat a generovat zatížení větrem.

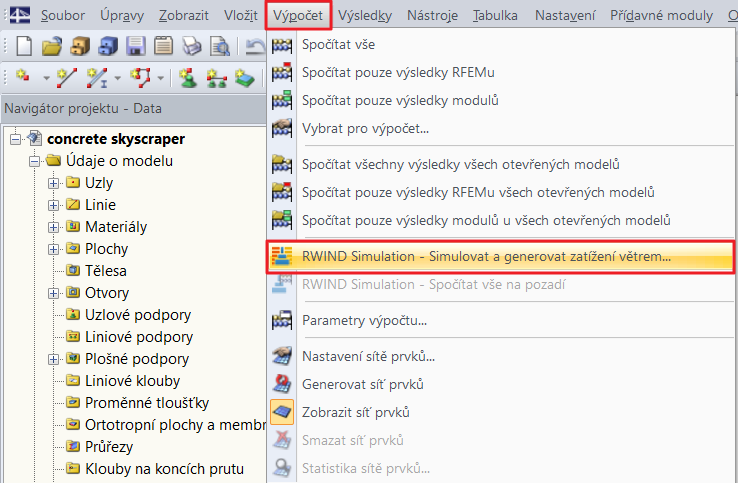

Obr. 01 - Podnabídka umožňující přístup k programu RWIND Simulation

Ve spodní části záložky Zatížení větrem lze po spuštění výpočtu CFD na pozadí zůstat a automaticky vygenerovat zatížení pro příslušné zatěžovací stavy.

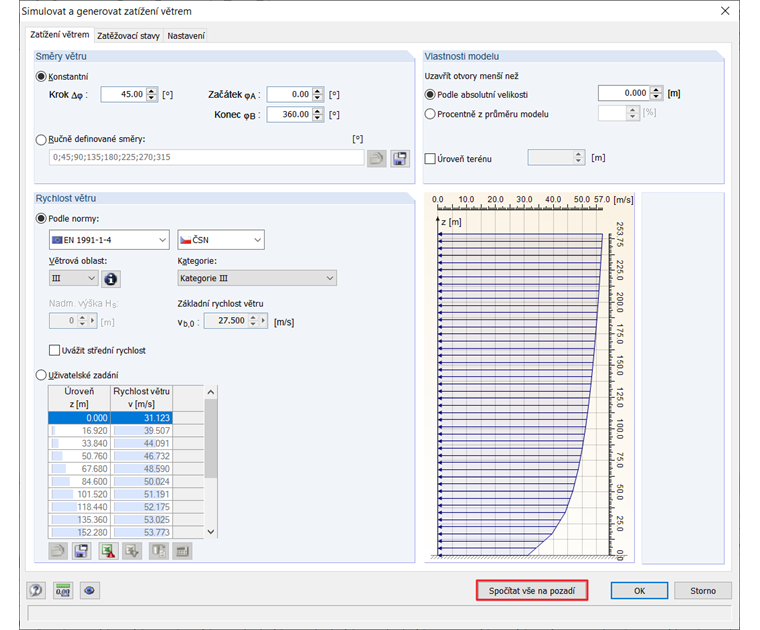

Obr. 02 - Možnost "Spočítat vše na pozadí" v programu RFEM

Pokud byste spíše prováděli simulace větru v programu RWIND Simulation, klikněte na tlačítko Otevřít v programu RWIND Simulation v záložce Zatěžovací stavy.

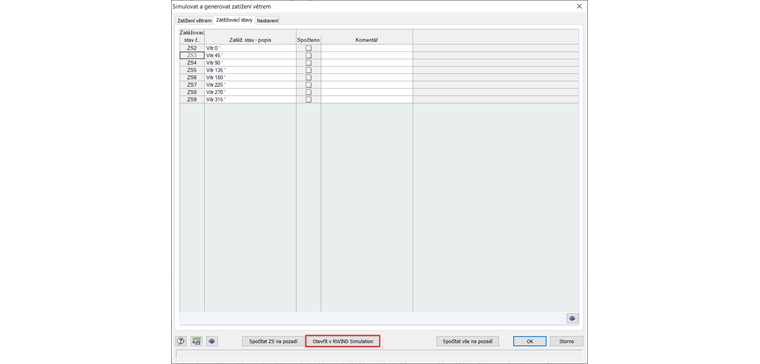

Obr. 03 - Přenos definovaných parametrů do programu RWIND Simulation

Pro získání zkušební verze programu RWIND Simulation, postupujte podle pokynů uvedených v této FAQ.

Klíčová slova

Zatížení větrem RWIND Simulation Generátor zatížení Metoda CFD Zkušební verze
