Odpověď:

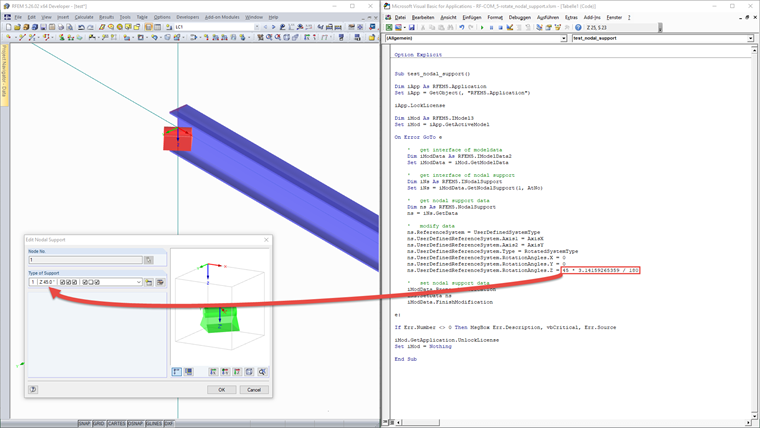

Natočení uzlové podpory se provádí pomocí uživatelsky definovaného souřadného systému. V následujícím příkladu je uzlová podpora natočena o 45° okolo osy z. Není přitom nutné zadávat nový souřadný systém pomocí uzlů. V tomto případě stačí použít volbu RotatedSystemType, která umožňuje prostorové natočení podpory třemi rotacemi okolo os x, y a z. Rotace se zadává v radiánech:
Sub test_nodal_support()
Dim iApp As RFEM5.Application
Set iApp = GetObject(, "RFEM5.Application")
iApp.LockLicense
Dim iMod As RFEM5.IModel3
Set iMod = iApp.GetActiveModel
On Error GoTo e
' get interface of modeldata
Dim iModData As RFEM5.IModelData2
Set iModData = iMod.GetModelData
' get interface of nodal support
Dim iNs As RFEM5.INodalSupport
Set iNs = iModData.GetNodalSupport(1, AtNo)
' get nodal support data
Dim ns As RFEM5.NodalSupport
ns = iNs.GetData
' modify data
ns.ReferenceSystem = UserDefinedSystemType
ns.UserDefinedReferenceSystem.Axis1 = AxisX
ns.UserDefinedReferenceSystem.Axis2 = AxisY
ns.UserDefinedReferenceSystem.Type = RotatedSystemType
ns.UserDefinedReferenceSystem.RotationAngles.X = 0
ns.UserDefinedReferenceSystem.RotationAngles.Y = 0
ns.UserDefinedReferenceSystem.RotationAngles.Z = 45 * 3.14159265359 / 180
' set nodal support data
iModData.PrepareModification
iNs.SetData ns
iModData.FinishModification
e:
If Err.Number <> 0 Then MsgBox Err.description, vbCritical, Err.Source
iMod.GetApplication.UnlockLicense
Set iMod = Nothing
End SubProgram převezme stávající uzlovou podporu z aktuálně otevřeného modelu a upraví ji. Vzhledem k tomu, že uživatelsky definovaný souřadný systém není přímou součástí rozhraní INodalSupport uzlové podpory, je samozřejmě možné při vytváření uzlové podpory přenášet také natočení.
