Odpověď:
Pomocí navigátoru Zobrazit lze graficky zobrazit označení kloubů na koncích prutů.

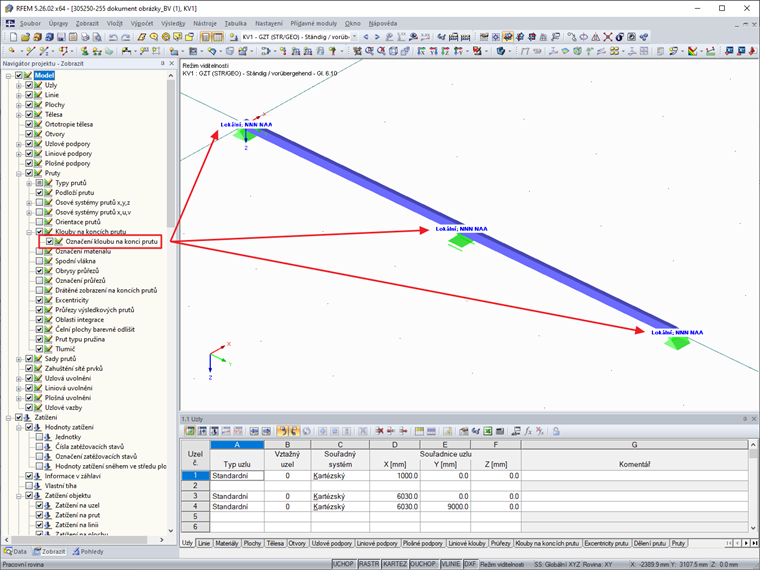

Za tímto účelem zatrhněte "Pruty" → "Klouby na koncích prutů" → "Označení kloubu na konci prutu", viz obrázek.
Označení kloubů na koncích prutů
Jak lze v grafice zobrazit další informace o kloubech na koncích prutů?
