Antwort:
Über den Zeigen-Navigator können Stabendgelenk-Bezeichnungen grafisch angezeigt werden.

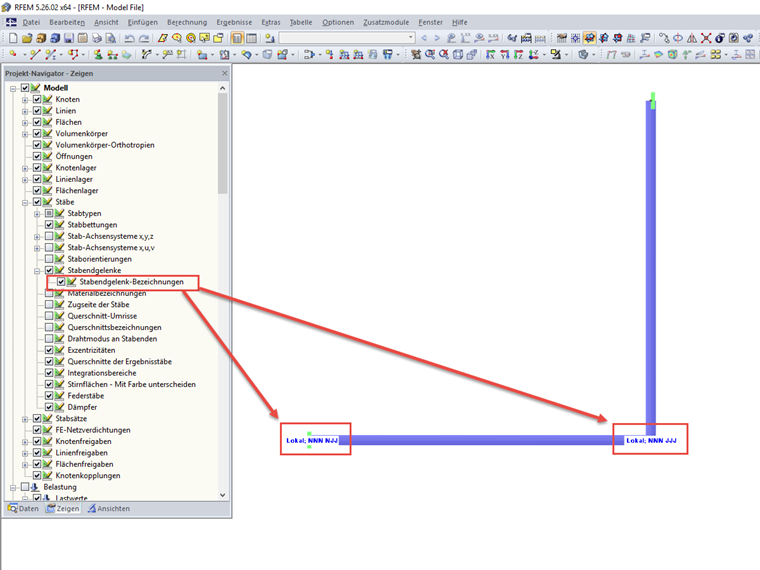

Aktivieren Sie dazu unter "Stäbe" → "Stabendgelenke" → "Stabendgelenk-Bezeichnungen", siehe Bild.
Stabendgelenk-Bezeichnungen
Wie lassen sich mehr Informationen über Stabendgelenke in der Grafik anzeigen?
