Při komplikované geometrii se stává obtížným použít analytické metody pro posouzení. Velkou pomocí v takových případech jsou v programu RFEM 6 prvky pro svary.
RFEM 6 nabízí posouzení pro různé typy svarů.

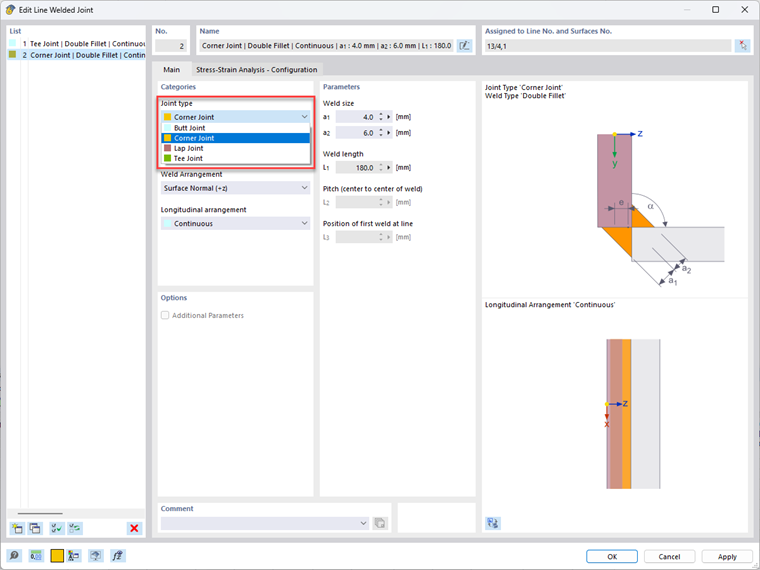

V seznamu Typ spoje se vybere, v jaké poloze jsou vůči sobě plochy, které se mají spojit.

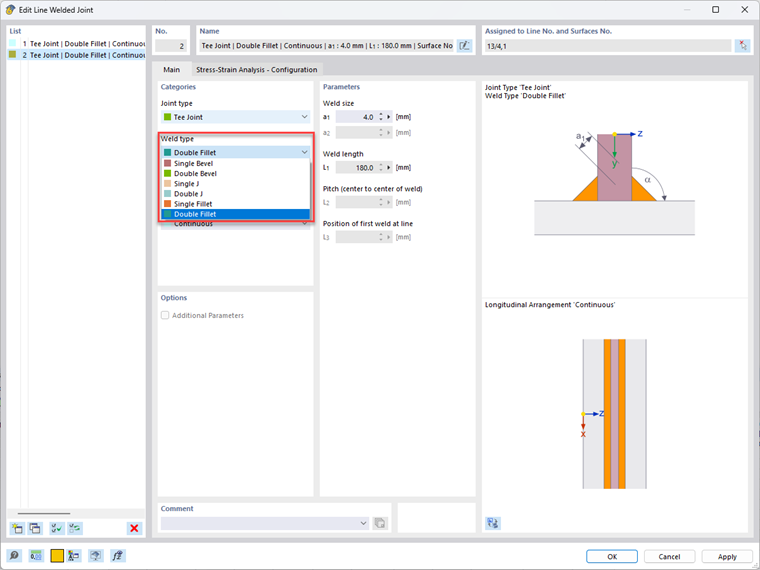

Poté se vybere typ svaru.
Nakonec je třeba definovat parametry svaru.
Svary nemají vliv na tuhost modelu. Použijte napětí z plošných prvků a vyhodnoťte je podle norem.
Ing. Faulstich je zodpovědný za kvalitu programu RFEM a kromě toho se věnuje technické podpoře zákazníků.
