RF-CONCRETE NL | Posouzení

Základní vlastnosti

RF-CONCRETE Surfaces:

Nelineární analýza deformací probíhá jako iterační proces, při němž jsou zohledněny tuhosti průřezů bez trhlin a s trhlinami. Pro nelineární modelování železobetonu je nutné definovat vlastnosti materiálu, které se mění s tloušťkou plochy. Za účelem stanovení výšky průřezu se konečný prvek rozdělí na určitý počet vrstev z betonu a oceli.

Použité střední hodnoty pevnosti oceli jsou stanoveny na základě pravděpodobnostní modelové příručky (Probabilistic Model Code) organizace JCSS (Joint Comittee on Structural Safety). Dále je možné použít vzrůstající pevnost oceli až k dosažení mezní pevnosti v tahu (rostoucí část grafu v plastické oblasti). Materiálové vlastnosti betonu lze stanovit pomocí pracovního diagramu pro pevnost v tlaku a tahu. Pro určení pevnosti betonu v tlaku se nabízí parabolický nebo parabolicko-rektangulární pracovní diagram. V případě betonu v tahu je možné pevnost v tahu deaktivovat, definovat podle lineární elastické metody nebo podle modelové normy CEB-FIB 90:1993 a použít zbytkovou pevnost betonu v tahu, čímž se zohlední tahové zpevnění mezi trhlinami.

V neposlední řadě lze nelineární výpočet pro mezní stav použitelnosti omezit na tyto výsledné hodnoty:

  • Deformace (globální, lokální vztažené na nedeformovaný / deformovaný systém)
  • Šířka, hloubka a vzdálenost trhlin pro horní a dolní stranu v hlavním směru I a II
  • Napětí v betonu (napětí a protažení v hlavním směru I a II) a ve výztuži (protažení, plocha, průřez, krytí a směry v každém směru výztuže)


RF-CONCRETE Members:

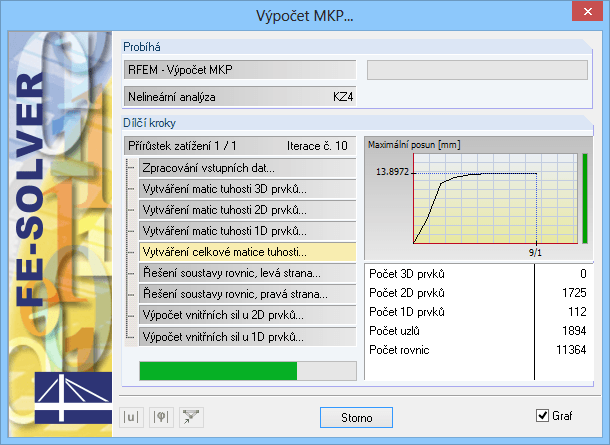

Nelineární výpočet prutových prvků probíhá rovněž iteračním způsobem, přičemž se stanoví tuhosti ve stavu bez trhlin a s trhlinami. Vlastnosti materiálu použité pro nelineární výpočet lze zvolit podle různých mezních stavů. Účinek pevnosti betonu v tahu mezi trhlinami (tahové zpevnění) se nastaví pomocí upraveného pracovního diagramu výztuže nebo použitím zbytkové pevnosti betonu v tahu.
