Údaje o materiálu, zatíženích a kombinacích zatížení je třeba zadat v programu RFEM/RSTAB v souladu s koncepcí posouzení podle brazilské normy ABNT NBR 8800:2008. Vhodné materiály jsou již obsaženy v databázi materiálů programu RFEM/RSTAB.
V přídavném modulu RF-/STEEL NBR se nejprve vyberou pruty a sady prutů pro následné posouzení a poté zatěžovací stavy, kombinace zatížení a kombinace výsledků.
V dalších krocích je možné upravit původní nastavení pro mezilehlé podpory proti příčnému posunutí a vzpěrné délky.
Máte nějaké otázky?
Délka: 00:01:35 min
Délka: 01:01:43 min
Délka: 00:00:00 min
Funkce programu
Délka: 00:00:55 min
Funkce programu
Délka: 00:00:35 min
Délka: 00:00:00 min
Délka: 00:02:35 min
Délka: 00:00:00 min
Podporové podmínky nosníku namáhaného ohybem mají zásadní význam pro jeho odolnost proti klopení. Pokud je například prostý nosník podepřen příčně ve středu pole, lze zabránit vybočení tlačeného pásu a vynutit si vlastní tvar s dvěma vlnami. Tímto dodatečným opatřením se významně zvyšuje kritický moment při klopení. V přídavných modulech pro posouzení prutů je možné ve vstupním okně "Mezilehlé podpory proti příčnému posunutí" zadat na prutu různé typy příčných podpor.
V addonu Posouzení ocelových konstrukcí v programu RFEM 6 jsou k dispozici tři typy momentových rámů (běžné, dočasné a speciální). Výsledek seizmického posouzení podle AISC 341-22 je rozdělen do dvou částí: požadavky na pruty a požadavky na spoje.
Addon Posouzení ocelových konstrukcí v programu RFEM 6 nyní nabízí možnost provádět seizmické posouzení podle AISC 341-16 a AISC 341-22. V současnosti je k dispozici pět typů seizmicky odolných systémů (SFRS).
V addonu Posouzení ocelových konstrukcí v programu RFEM 6 jsou k dispozici tři typy momentových rámů (běžné, dočasné a speciální). Výsledek seizmického posouzení podle AISC 341-16 je rozdělen do dvou částí: požadavky na pruty a požadavky na spoje.
První tabulka výsledků zobrazuje maximální využití a odpovídající využití pro každý posuzovaný zatěžovací stav (kombinaci zatížení/výsledků).
Další tabulky výsledků zahrnují všechny podrobné výsledky, seřazené podle různých kritérií a rozbalovací stromové nabídky se všemi detaily posouzení. Všechny mezivýsledky podél prutů lze zobrazit na libovolném místě. Takto lze snadno vysledovat, jakým způsobem probíhala jednotlivá posouzení v modulu.
Kompletní data modulu jsou součástí tiskového protokolu programu RFEM/RSTAB. Obsah protokolu i požadovaný rozsah výstupních dat pro jednotlivá posouzení lze podrobně nastavit.
Údaje o materiálu, zatíženích a kombinacích zatížení je třeba zadat v programu RFEM/RSTAB v souladu s koncepcí posouzení podle brazilské normy ABNT NBR 8800:2008. Vhodné materiály jsou již obsaženy v databázi materiálů programu RFEM/RSTAB.
V přídavném modulu RF-/STEEL NBR se nejprve vyberou pruty a sady prutů pro následné posouzení a poté zatěžovací stavy, kombinace zatížení a kombinace výsledků.
- V dalších krocích je možné upravit původní nastavení pro mezilehlé podpory proti příčnému posunutí a vzpěrné délky.
- Posouzení na tah, tlak, ohyb, smyk, kombinované vnitřní síly a kroucení
- Posouzení stability pro rovinný vzpěr, vzpěr zkroucením a klopení
- Možnost použití nespojitých příčných podpor pro nosníky

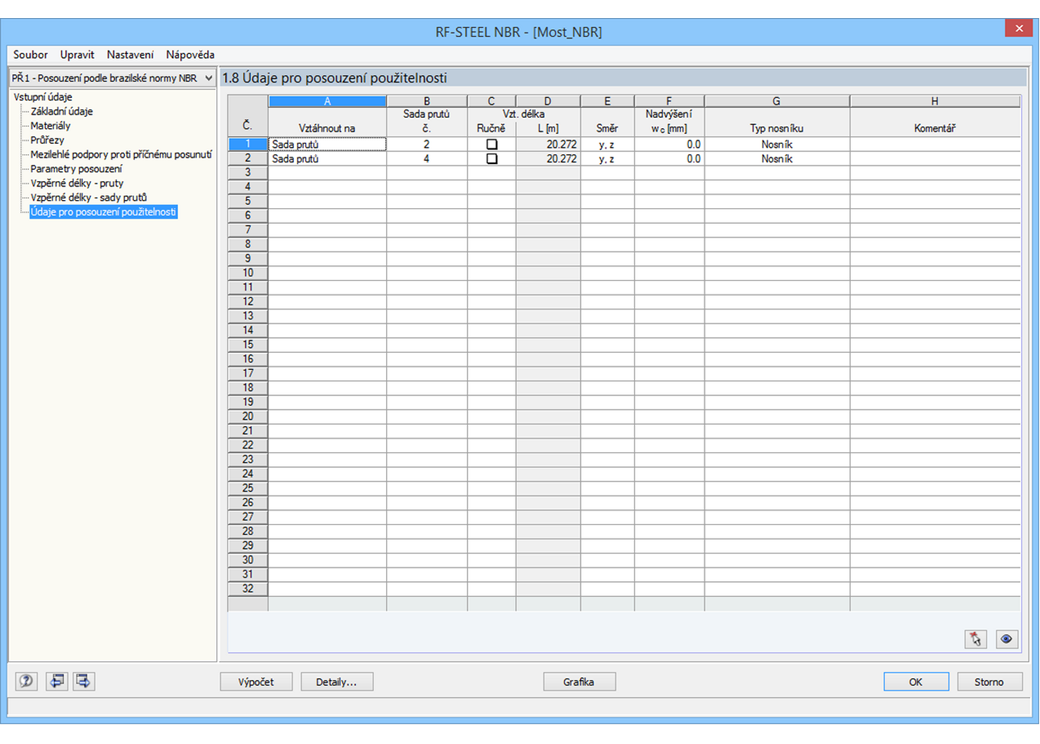

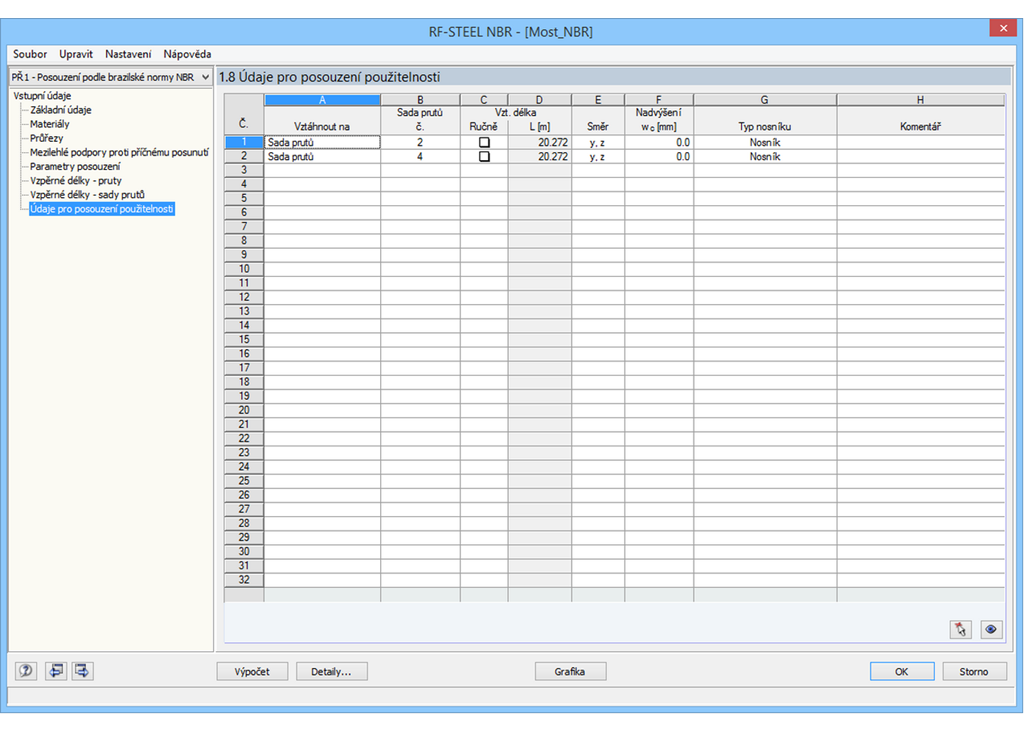

- Posouzení deformací (použitelnosti)
- Optimalizace průřezu
- K dispozici je široká škála průřezů, jako jsou válcované I-profily, U-profily, obdélníkové duté profily, úhelníky, T-profily. Svařované profily: Profily I (symetrické a nesymetrické okolo hlavní osy), U-profily (symetrické okolo hlavní osy), obdélníkové duté profily (symetrické a nesymetrické okolo hlavní osy), úhelníky, kulaté trubky a kulaté tyče
- Členěné výsledkové tabulky
- Podrobná výsledková dokumentace s odkazy na rovnice použité při posouzení a popsané v normě
- Různé možnosti filtrování a řazení výsledků, včetně seznamů výsledků po prutech, průřezech, místech x nebo po zatěžovacích stavech, kombinacích zatížení a kombinacích výsledků
- Tabulka výsledků pro štíhlost prutů a rozhodující vnitřní síly
- Výkaz materiálu se specifikacemi hmotnosti a tělesa
- Úplná integrace do programu RFEM/RSTAB
