RF-/PLATE-BUCKLING | Výsledky

Výsledky se zobrazí s odkazem na normu EN 1993-1-5 nebo DIN 18800. Modul RF-/PLATE-BUCKLING navíc zobrazí výsledky výpočtu zvlášť pro případ působení jediného zatížení na okraji a pro zatížení všech okrajů současně.

V případě posouzení několika zatěžovacích stavů se zobrazí rozhodující zatěžovací stav zvlášť. Odpadá tak časově náročné porovnávání dat výpočtu.

Tabulka 2.5 zahrnuje součinitele kritického vzpěrného zatížení pro všechny zatěžovací stavy a příslušné tvary boulení.

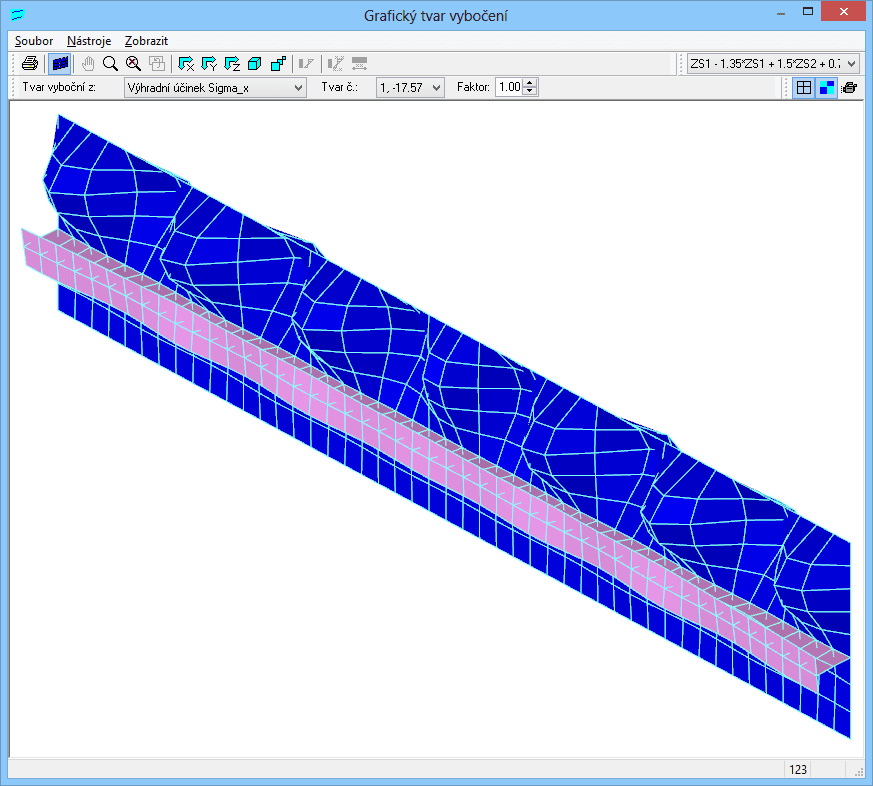

Všechny tvary boulení a zatížení pole boulení lze zobrazit v grafice. To usnadňuje kontrolu tvarů boulení a údajů o zatíženích. Volbou animace lze přehledně znázornit chování výztužených desek při vzpěru.

Všechny tabulky výsledků lze exportovat do MS Excel nebo jako CSV soubor.

Grafische Darstellung der Beulfigur
