RF-/PLATE-BUCKLING | Wyniki

Wyniki wyświetlane są zgodnie z EN 1993-1-5 lub DIN 18800. Ponadto, RF-/PLATE-BUCKLING pokazuje wyniki obliczeń osobno dla oddziaływania tylko jednego obciążenia brzegowego oraz dla jednoczesnego oddziaływania wszystkich obciążeń brzegowych.

W przypadku kilku przypadków obciążeń decydujący przypadek obciążenia jest wyświetlany osobno. Dzięki temu nie jest konieczne czasochłonne porównywanie danych obliczeniowych.

W oknie 2.5 wyświetlane są współczynniki obciążenia krytycznego wyboczeniowego dla wszystkich przypadków obciążeń oraz odpowiednie postacie wyboczeniowe.

Tryby wyboczenia i obciążenia panelu można zwizualizować w oknie graficznym. Ułatwia to szybki przegląd rodzajów wyboczenia i obciążeń. Za pomocą opcji animacji można przejrzyście odwzorować wyboczenie usztywnionych płyt.

Na koniec, istnieje możliwość wyeksportowania wszystkich tabel do MS Excel lub do pliku CSV.

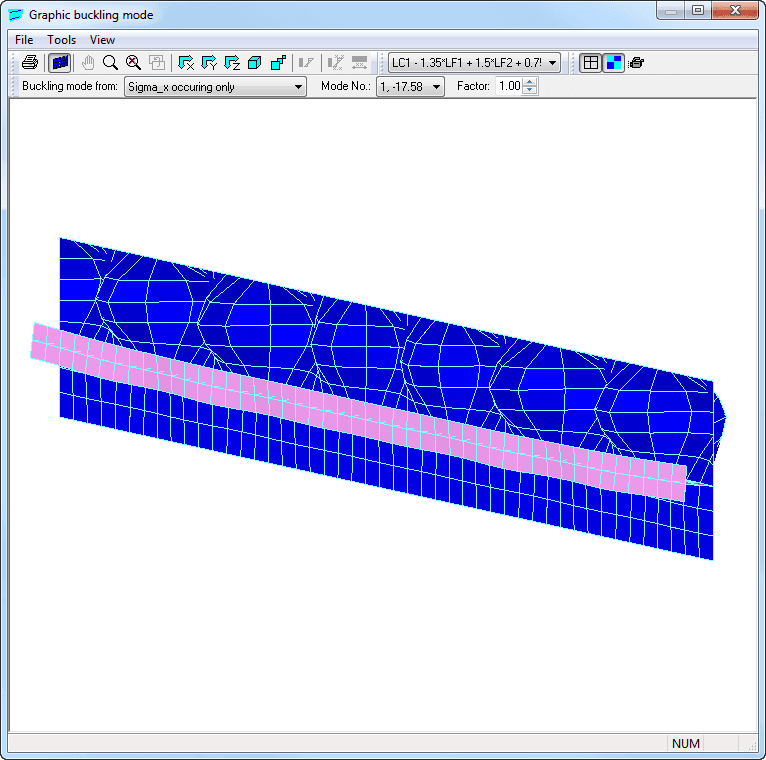

Grafische Darstellung der Beulfigur
