- Posouzení ohybově tuhých a kloubových přípojů válcovaných I-profilů podle Eurokódu 3:
- Momentové přípoje s čelní deskou (typ IH/IM)
- Momentový přípoj s příložkami na stojině (typ PM)

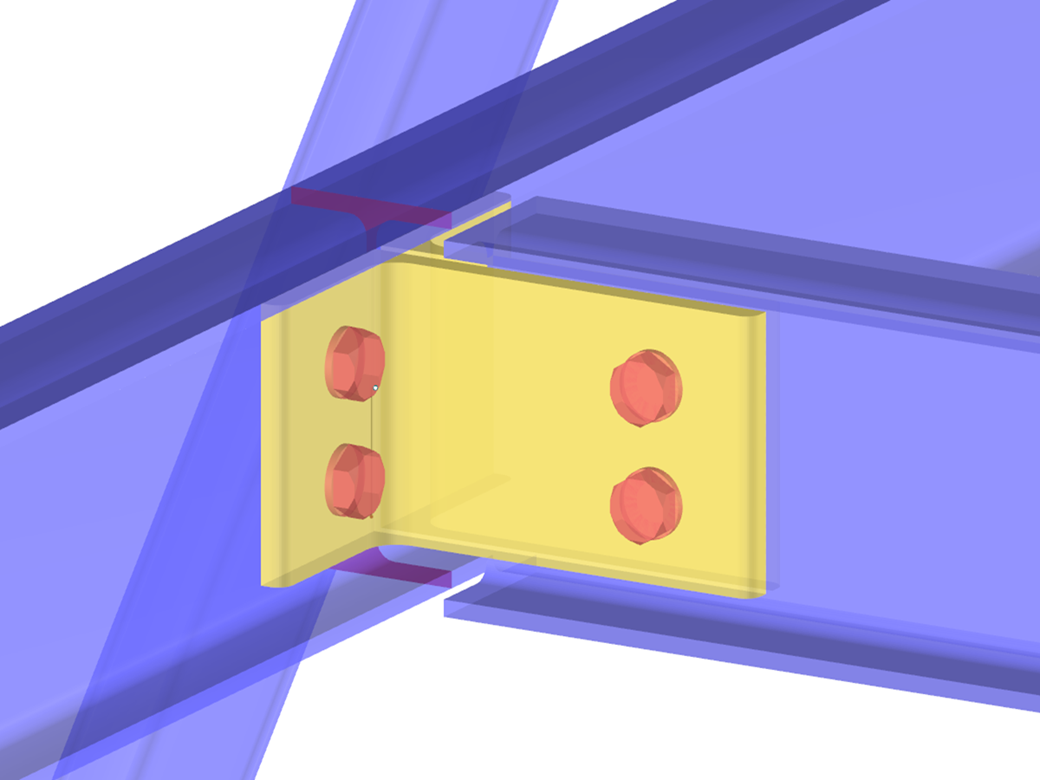

- Kloubový přípoj s výřezy a dlouhými úhelníky (typ IW a IG)
- Kloubový přípoj s čelní deskou umístěnou buď jen na stojině nebo na stojině a přírubě (typ IS)
- Kontrola přípoje (IK) v kombinaci s přišroubovanou čelní deskou (IS) a připojení úhelníku (IW)
- Automatické uspořádání požadovaného přípoje s velikostmi šroubů (pro všechny typy)
- Kontrola požadované tloušťky namáhaného prvku pro smykové přípoje
- Zobrazení všech potřebných konstrukčních detailů, jako například uspořádání otvorů, nezbytné přesahy, počet šroubů, rozměry čelní desky a svarů
- Zobrazení tuhosti Sj,ini pro ohybově tuhé přípoje
- Dokumentace dostupného zatížení a porovnání s únosností
- Uvedení stupně využití pro jednotlivé přípoje
- Automatické stanovení rozhodujících vnitřních sil pro několik zatěžovacích stavů a uzlů přípojů
Základní vlastnosti
