RF-IMP/RSIMP | Generování

Při generování předem deformované sítě konečných prvků v programu RFEM se údaje o posunu každého jednotlivého uzlu uloží na pozadí. Tato data lze využít pro výpočet kombinací zatížení v programu RFEM. Pro kontrolu vygenerovaných údajů se zobrazí počáteční deformace v tabulkách a grafikách.

Pokud se mají posunout uzly modelu, upraví se souřadnice uzlů přímo po vygenerování. Při generování náhradních imperfekcí modul vytvoří normální zatěžovací stav včetně imperfekcí prutů. Vygenerované imperfekce se pro kontrolu zobrazí v tabulkách a grafikách.

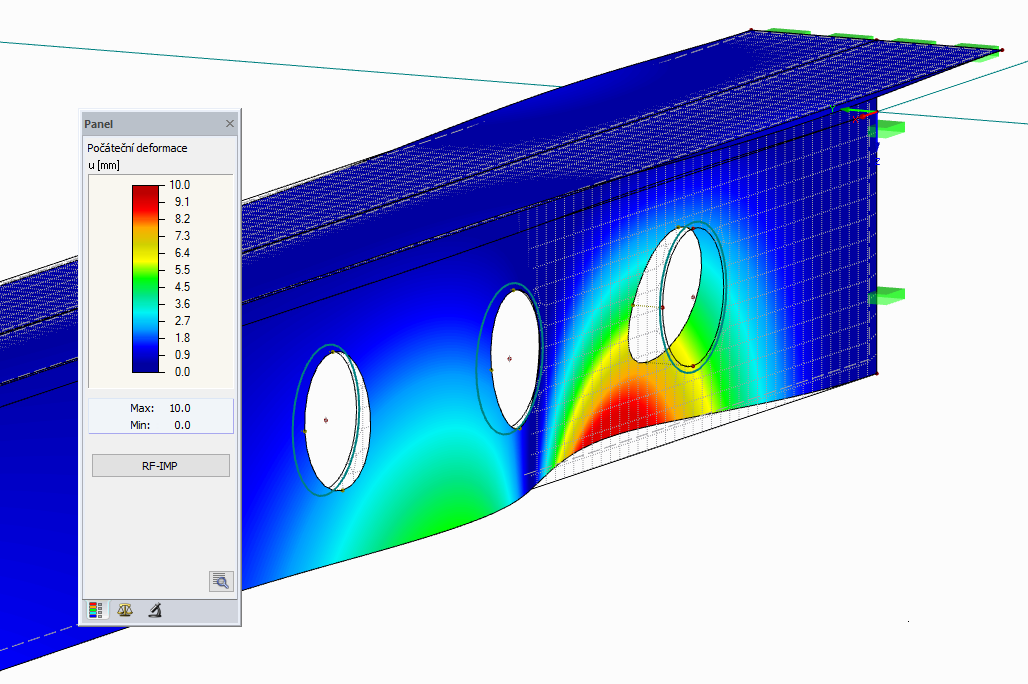

Vorverformtes FE-Netz

Máte nějaké otázky?

Události

30.4.2024

Online školení

RFEM 6 | Studenti | Úvod do posouzení dřevěných konstrukcí

2.5.2024

Fáze výstavby membránových konstrukcí v programu RFEM 6

Webinář

Fáze výstavby membránových konstrukcí v programu RFEM 6

8.5.2024

Online školení

RFEM 6 | Studenti | Úvod do posouzení železobetonových konstrukcí

8.5.2024

$Modelování průřezu a \n analýza napětí v RSECTION 1$

Webinář

Modelování průřezu a analýza napětí v RSECTION 1

15.5.2024

Online školení

RFEM 6 | Studenti | Úvod do posouzení ocelových konstrukcí

15.5.2024

Online školení

RFEM 6 | Bezplatné základní školení

16.5.2024

Zohlednění fází výstavby v programu RFEM 6

Webinář

Zohlednění fází výstavby v programu RFEM 6

21.5.2024

Konference

Ocelové konstrukce

22.5.2024 - 24.5.2024

Konference

47. aktív pracovníkov odboru oceľových konštrukcií

23.5.2024

Nejčastěji kladené dotazy, které řeší tým podpory společnosti Dlubal

Webinář

Nejčastěji kladené dotazy, které řeší tým podpory společnosti Dlubal | Květen 2024

20.6.2024

Webinář

Nejčastěji kladené dotazy, které řeší tým podpory společnosti Dlubal | Červen 2024

16.10.2024

Online školení

RFEM 6 | Studenti | Úvod do statiky prutů

Videa

FAQ

[EN] FAQ 004914 | Jak mohu v programu RFEM vytvořit zkroucený nosník?

Délka: 00:01:33 min

FAQ

FAQ 004480 | Počítal jsem předem deformovanou konstrukci podle teorie druhého řádu ...

Délka: 00:02:14 min

FAQ

FAQ 002255 | Jak mohu v programu RFEM provést posouzení plochy na boulení?

Délka: 00:01:00 min

Funkce programu

Fázované průřezy v addonu Analýze fází výstavby (CSA)

Délka: 00:00:33 min

Funkce programu

Liniové klouby pro tuhé vazby

Délka: 00:00:41 min

Funkce programu

Posouzení na protlačení pro všechny tvary průřezů

Délka: 00:00:45 min

Obecné

Dynamická a seizmická analýza konstrukcí | RFEM 6 & RSTAB 9 od společnosti Dlubal Software

Délka: 00:00:00 min

Akce

Webinář | Posouzení ocelových přípojů podle AISC 360-22 v programu RFEM 6

Délka: 01:02:00 min

Akce

RFEM 6 pro studenty | Úvod do MKP | 24.04.2024

Délka: 02:55:37 min

Seznam videí

Modely ke stažení

Model dřevěného pavilonu v programu RFEM (© PIRMIN JUNG)

1286x

Dřevěná skořepina z CLT panelů

858x

69x

Posouzení speciálních konstrukcí | Diplomová práce 000421

567x

40x

Webinář pro pokročilé ocelové konstrukce

695x

32x

RF-IMP1

1774x

81x

Konzola - vzpěr

1577x

88x

Budova z křížem lepeného dřeva (CLT)

Model 004869 | Stropní panely pro vícepodlažní konstrukci

35x

Stropní panely pro vícepodlažní konstrukce

Model 004864 | Připojení ocelových konstrukcí | AISC 360-22

81x

10x

Připojení ocelových konstrukcí | AISC 360-22

59x

Vícepodlažní budova

Články z databáze znalostí

Jako alternativu k metodě náhradního prutu se v tomto příspěvku podíváme na to, jak stanovit vnitřní síly ve stěně náchylné na boulení podle teorie druhého řádu se zohledněním imperfekcí a následně provést posouzení průřezu na ohyb a tlak.

Přečíst si více

KB 001880 | Návrh lanových konstrukcí v programech RFEM 6 a RSTAB 9

V tomto příspěvku si ukážeme, jak modelovat a posuzovat lanové konstrukce v programech RFEM 6 a RSTAB 9.

Přečíst si více

V tomto příspěvku ukážeme a vysvětlíme vliv ohybové tuhosti lan na jejich vnitřní síly. V tomto příspěvku také poradíme, jak tento vliv snížit.

Přečíst si více

KB 001877 | Zohlednění P-Delta seizmicity podle ASCE 7-22 a NBC 2020 v programu RFEM 6

Norma ASCE 7-22 [1], čl. 12.9.1.6 stanoví, kdy by se měly zohlednit účinky P-delta při provádění modální analýzy spektra odezvy pro seizmické posouzení. V NBC 2020 [2], čl. 4.1.8.3.8.c je uveden pouze krátký požadavek na zohlednění účinků počátečního naklonění v důsledku interakce tíhových sil s deformovanou konstrukcí. Proto mohou nastat situace, kdy je třeba při seizmickém posouzení zohlednit účinky druhého řádu, známé také jako P-delta.

Přečíst si více

Screenshoty

Vorverformtes FE-Netz

Vnější pohled na světlík (© Bellapart)

Ručně zkroucený nosník

Porovnání výsledků

Analýza napětí na deskové konstrukci prutu

Tvar vybočení prutu jako plošné konstrukce

Zatížení - prut jako plošná konstrukce

Vzpěr konzoly v programu RF-IMP, náhradní model s počáteční deformací

Přídavný modul RF-IMP/RSIMP | Generování náhradních geometrických imperfekcí a počátečních deformací náhradních konstrukcí

Funkce programů

Přídavný modul vyhodnocuje výsledky deformací zatěžovacího stavu, tvarů vybočení ze stabilitní analýzy nebo vlastního kmitání z dynamické analýzy. Na základě těchto hodnot lze vytvořit počáteční deformace konstrukce nebo vytvořit zatěžovací stav s náhradními imperfekcemi prutů.

V případě konstrukcí z plošných prvku, těles (pouze RFEM) a prutů je možné využít počáteční deformace konstrukce. Je třeba zadat pouze maximální hodnotu, na kterou se má deformace upravit. Všechny uzly sítě konečných prvků nebo uzly konstrukce se rozšíří na tyto počáteční deformace.

Náhradní imperfekce se používají zejména pro prutové konstrukce. V přídavném okně lze definovat sklony a počáteční prohnutí prutů a sad prutů. Lze je generovat automaticky, podle norem nebo ručně. K dispozici máte následující normy:

EN 1992:2004
EN 1993:2005
DIN 18800:1990-11
DIN 1045-1:2001-07
DIN 1052:2004-08

Vždy se používá pouze imperfekce, která působí přímo na daném prutu podle počáteční deformace. Kromě toho lze zohlednit redukční součinitele. Tímto způsobem je možné efektivně aplikovat imperfekci.

Přečíst si více

Vytvoření sítě konečných prvků s počátečními deformacemi
Generování náhradních imperfekcí prutů jako náhradních zatížení s ohledem na
- Redukční součinitele α_u a α_m (Eurokód)
- Počáteční zakřivení - v závislosti na vzěprných křivkách
Deformace konstrukce vlivem posunutí uzlů
Generování imperfekcí na základě:
- Deformací zatěžovacího stavu
- Tvaru vybočení z modulu RF-STABILITY/RSBUCK
Náhradní imperfekce na prutech a sadách prutů (např. sloupy složené z několika prutů)
Vizualizace vygenerovaných tvarů imperfekce

Přečíst si více

Ersatzimperfektion in einer Lastkombination

Při tomto způsobu generování se vytvoří normální zatěžovací stav, který obsahuje náhradní imperfekce. V případě potřeby jej lze ručně upravit.

V kombinacích zatížení pak lze tento zatěžovací stav kombinovat se zatěžovacími stavy 'normální'.

Přečíst si více

Přečíst si více
