Znázornění topologie na přetvořené konstrukci
Funkce
![[EN] PF 001402 | Znázornění topologie na přetvořené konstrukci](http://img.youtube.com/vi/JnfMA3kGGxM/mqdefault.jpg)

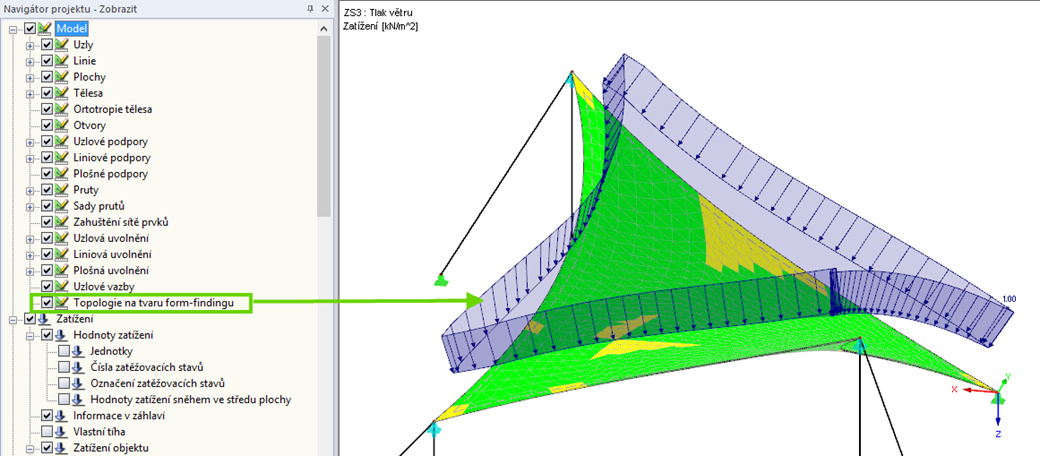

Aktivovaná volba „Topologie na tvaru form-findingu“ v navigátoru projektu Zobrazit slouží k optimalizovanému zobrazení modelu na základě geometrie form-findingu. V takovém případě se například zatížení zobrazí ve vztahu k přetvořené konstrukci.
Klíčová slova
Form-finding Membrána Topologie
Napište komentář...
Napište komentář...
- Navštíveno 603x
- Aktualizováno 19. dubna 2021
![[EN] Webinář | Posouzení prutů podle ADM 2020 v programu RFEM](/-/media/Images/netgenium/thumbnails/2/9/7/2/6/2972673/2972673.png?la=cs&mw=348&mlid=405900AF9B664C309AE38F41E821F6F6&hash=402B981D2E0835AFA3C4CB2466889F248CC69455)
![[EN] SVT 016 | Hledání tvaru střešní membránové konstrukce](/-/media/Images/netgenium/thumbnails/3/0/5/9/2/3059260/3059260.png?la=cs&mw=348&mlid=9CF75EFB93474B83B0D461C26973AC6A&hash=B91B18319DE953F9EDE7C74575D79A1F4DE08B68)
![[EN] Dlubal RFEM 5 - Přídavné moduly: RF-FORM-FINDING & RF-CUTTING-PATTERN](/-/media/Images/netgenium/thumbnails/3/0/7/0/2/3070237/3070237.png?la=cs&mw=348&mlid=9A43785A58F44748B9ABF4B53B21ECB5&hash=1A6568042EF12098BADBEC52A53F3F3B55C1CB5C)
![[DE] CP 001185 | Champagne Bar - dostihová dráha v Goodwoodu, Velká Británie](/-/media/Images/netgenium/thumbnails/2/9/6/4/9/2964982/2964982.png?la=cs&mw=348&mlid=14D640E7F9A945569EBF11E17A560303&hash=0DA9F1658224142D2B92FBDD5ADC5B8F625AD07E)
![[EN] Posouzení ocelových a membránových konstrukcí | RFEM | Online seminář | 15.12.2020 | 1/4](/-/media/Images/netgenium/thumbnails/2/9/7/2/6/2972613/2972613.png?la=cs&mw=348&mlid=C645DF941AE5424D9EC79D4275473053&hash=01AE41138D68765BEB3217D01B7C20017DE9B69A)
![[EN] Dlubal Webinář | Membránové konstrukce a CFD simulace zatížení větrem](/-/media/Images/netgenium/thumbnails/2/9/7/2/4/2972445/2972445.png?la=cs&mw=348&mlid=C5A9364BC1A74F4586808DA23F8E7444&hash=2562B0F9CEE1A109796E8B17B425A5613D50377F)
![[EN] Dlubal Webinář | Membránové konstrukce a zatížení větrem stanovená CFD simulací](/-/media/Images/netgenium/thumbnails/2/9/7/2/4/2972426/2972426.png?la=cs&mw=348&mlid=6AA60047840C4C8A8375F2443FCC0BE1&hash=27CBBD73851BFE66306698EB25532E9328A5A1F9)
![[EN] Program RWIND Simulation | Deštníková konstrukce ve větrném tunelu](/-/media/Images/netgenium/thumbnails/2/9/9/4/5/2994599/2994599.png?la=cs&mw=348&mlid=15A3E6A901414201866D391FAFD69BF9&hash=69AA3FE5F6C927667B76E4AA470F49E8F6C337D4)
![[EN] Webinář: Simulace vzduchových membránových polštářů v RFEMu](/-/media/Images/netgenium/thumbnails/2/9/7/1/7/2971717/2971717.png?la=cs&mw=348&mlid=70C3535295474A6DAD4C31DBA66580E7&hash=EB306789BD358B13F096556D48E4318E884B6C52)
![[EN] Webinář: Form-finding a střihové vzory membránových konstrukcí v programu RFEM](/-/media/Images/netgenium/thumbnails/2/9/7/1/8/2971867/2971867.png?la=cs&mw=348&mlid=9B8D347D5DF04C1B94820CE4570FCA04&hash=CCAB50EC4871F81CFE4933C35D187B43B61D4299)
![[EN] Dlubal webinář: Form-finding a výpočet membránových a lanových konstrukcí v programu RFEM](/-/media/Images/netgenium/thumbnails/2/9/7/2/1/2972107/2972107.png?la=cs&mw=348&mlid=64C3B6681F0E4FAFBB005CAF1A4D9D05&hash=FE30057CB16909F3DB83B891F44F4426FA6999E9)
![[EN] KB 001710 | Výpočet betonových sloupů namáhaných osovým tlakem v modulu RF-CONCRETE Members](/-/media/Images/netgenium/thumbnails/3/0/8/3/7/3083792/3083792.png?la=cs&mw=348&mlid=835F34600EC04822BB63963B6F085DE5&hash=B7274CFDA1D8732E93EE7EC0AE5F50CB173D2B58)
![[EN] KB 001712 | Výpočet betonových sloupů namáhaných osovým tlakem v modulu RF-CONCRETE Columns](http://img.youtube.com/vi/yVP-M5jEatk/mqdefault.jpg)
![[EN] Online školení | RFEM pro studenty | 3. část | 15.06.2021](/-/media/Images/netgenium/thumbnails/3/0/7/9/9/3079922/3079922.png?la=cs&mw=348&mlid=787A625DC63744AF9E1EA420F7A60425&hash=3F0A454C7094B270EDE2181392588369CAF2B686)
![Základní tvary membránových konstrukcí [1]](/-/media/Images/website/img/000001-010000/009501-009600/009595.png?la=cs&mlid=BB9B6DF464114933A8BF35C013726AB7&hash=5E96C5CB79D5370E7AAF218AA54C18E663BE3FEF)
RF-FORM-FINDING | Vstupní data
Funkce hledání tvaru (form‑finding) se aktivuje v záložce Možnosti dialogu Základní údaje. Předpětí (nebo geometrické požadavky u prutů) lze zadat v parametrech ploch a prutů. Proces form-finding (hledání tvaru) se spustí po zahájení výpočtu zatěžovacího stavu RF-FORM-FINDING.
Vstupní údaje se zadávají v následujících krocích:- Vytvoření modelu v programu RFEM (zadání ploch, prutů, lan, podpor, materiálu a dalších dat)
- Nastavení požadovaného předpětí u membrány a sil nebo délky/průvěsu u prutů (například lano)
- Možnost zohlednění dalších zatížení pro form-finding ve speciálních zatěžovacích stavech (vlastní tíha, přetlak, tíha ocelových uzlů)
- Zadání zatížení a kombinací zatížení pro následný statický výpočet
- Zdá se, že pruty po výpočtu v přídavném modulu RF-FORM-FINDING zůstávají nedeformované. Co jsem udělal špatně?
- Jak mohu namodelovat stanovou střechu se dvěma kuželovými vrcholy?
- Jak mohu modelovat zavěšenou, liniově podepřenou membránovou střešní konstrukci?
- Jak je možné nasimulovat nafukovací těleso v programu RFEM?
- Model lanové konstrukce vytvořený ve verzi RFEM 5.13 nelze v aktuální verzi programu spočítat. Program hlásí „Matice tuhosti je singulární“, přestože v původní verzi jej spočítat šlo. Mohu to nějak opravit?
- Jak je možné vytvořit geometrii střihového vzoru pro dekorativní samolepu na membránové střeše zakřivené podle dvou os?
- Proč u typu prutu "Lano na kladkách" nejde form-finding?
- Jak lze transformovat vlastnosti modulu pružnosti a smykového modulu membránové tkaniny s obvyklou syntaxí síla/délka na obecnou syntaxi síla/plocha pro zadání v programu RFEM?
- V přídavném modulu RF-FORM-FINDING nemohu odděleně definovat předpětí pro osnovy a útky. Jak mohu toto aktivovat?
- Jak mohu v modulu RF-FORM-FINDING ovlivnit průvěs nalezeného tvaru?
