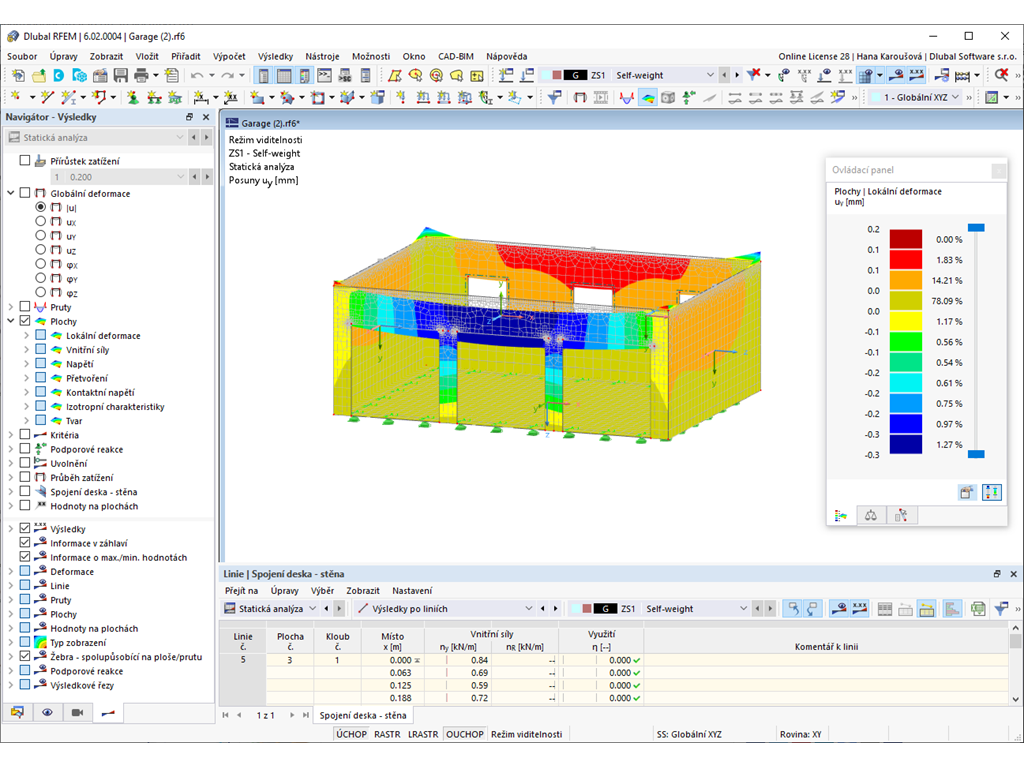

Bylo vaše posouzení úspěšné? Tak už si vydechněte. I zde můžete opět využít některé z mnoha funkcí programu RFEM. Program vám zobrazí maximální napětí na zděných plochách a výsledky si přitom můžete nechat podrobně zobrazit v každém bodě sítě konečných prvků.
Navíc můžete také zadávat řezy pro podrobné vyhodnocení jednotlivých oblastí. Na základě zobrazení zplastizovaných oblastí lze odhadovat vývoj trhlin ve zdivu.
Funkce programu
Funkce programu
Funkce programu
.png?mw=512&hash=7193b10f53ed10727f51caee9a094b21a1e153cd)
Věděli jste, že...? Aby bylo možné provést výpočet zdiva, byl v programu RFEM implementován nelineární materiálový model. Používá přístupu podle Lourenca, kombinace pevnostní hypotézy podle Rankina a podle Hilla. Tento model vám umožňuje popsat a znázornit únosnost zdiva a různých mechanismů jeho porušení.
Mezní parametry byly zvoleny tak, aby použité návrhové křivky odpovídaly normativní návrhové křivce.
Díky programu RFEM můžete modelovat zvláštnosti spojení železobetonové desky se zděnou stěnou pomocí speciálního liniového kloubu. Ten omezuje síly přenášené spojem v závislosti na zadané geometrii. Asi už tušíte: znamená to, že nedojde k přetížení materiálu.
Program pro vás vytvoří interakční diagramy, které se automaticky použijí. Ty modelují různé geometrické situace a můžete je použít ke stanovení správné tuhosti.
.png?mw=512&hash=df78675b412ea64bed1ec033504b35992e4d5d02)
Výpočet zdiva probíhá s uvažováním nelineárně-plastického materiálového modelu. Pokud je zatížení v bodě vyšší než přípustné zatížení, dojde v systému k redistribuci. To slouží jednoduchému účelu - obnovit rovnováhu sil. S úspěšným dokončením výpočtu je provedena stabilitní analýza.
Hlavní program
3D MKP program nové generace slouží ke statickým výpočtům prutů, ploch a těles.
Addon
Addon Nelineární chování materiálu umožňuje zohlednit materiálové nelinearity v programu RFEM, například izotropní plasticitu, ortotropní plasticitu, izotropní poškození).
Addon
Pomocí addonu Analýza fází výstavby (CSA) lze v programu RFEM zohlednit proces výstavby konstrukcí (prutových, plošných a objemových).
Addon
Addon Časově závislá analýza (TDA) umožňuje zohlednit v programu RFEM časově závislé chování materiálu u prutů. Dlouhodobé účinky, jako je dotvarování, smršťování a stárnutí, mohou v konstrukci ovlivnit průběh vnitřních sil.
Addon
Addon Analýza napětí-přetvoření provádí obecnou analýzu napětí výpočtem stávajících napětí a jejich porovnáním s mezními napětími.
Addon
Addon Posouzení železobetonových konstrukcí umožňuje různá posouzení podle mezinárodních norem. Lze v něm navrhovat pruty, plochy a sloupy a také provést posouzení na protlačení a deformace.
Addon
Addon Posouzení ocelových konstrukcí provádí posouzení únosnosti a použitelnosti ocelových prutů podle různých norem.
Addon
Addon Posouzení zdiva umožňuje posoudit zdivo metodou konečných prvků. Byl vyvinut v rámci výzkumného projektu DDMaS - Digitalizace návrhu zděných konstrukcí. Materiálový model simuluje nelineární chování kombinace cihel a malty s využitím makromodelování.
