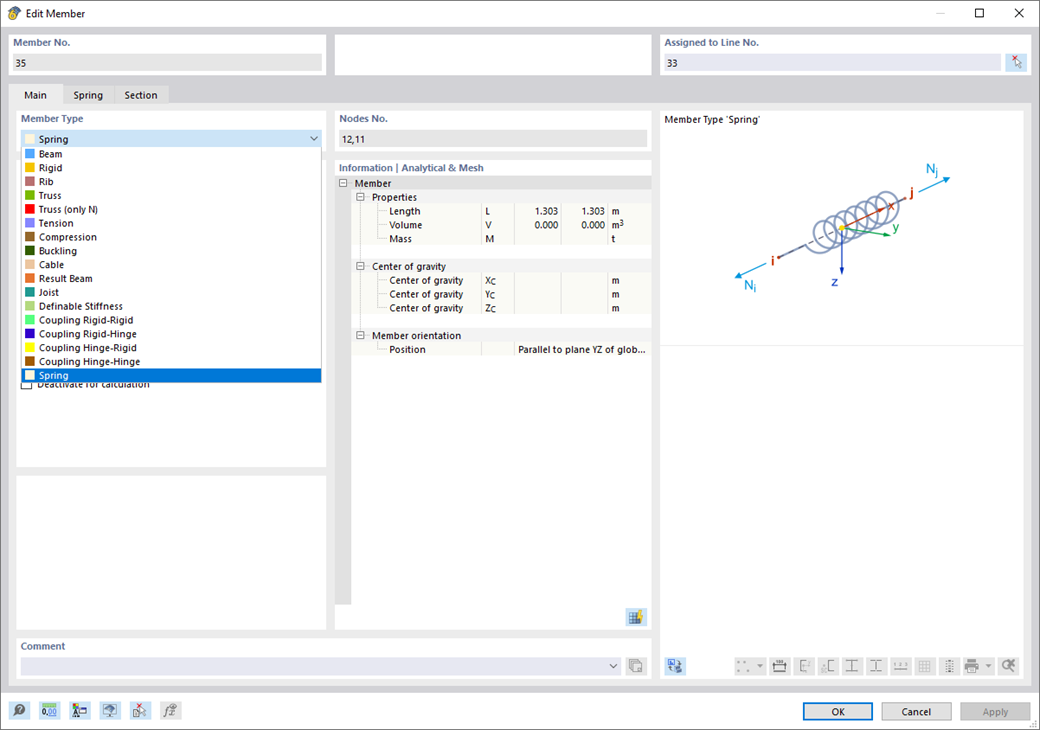

Typ prutu "Pružina" slouží k simulaci lineárních i nelineárních vlastností pružiny za použití lineárního objektu. Tato zadávací funkce Vám pomůže převést zadání tuhosti v modelu na jednotky [síla/dráha].
