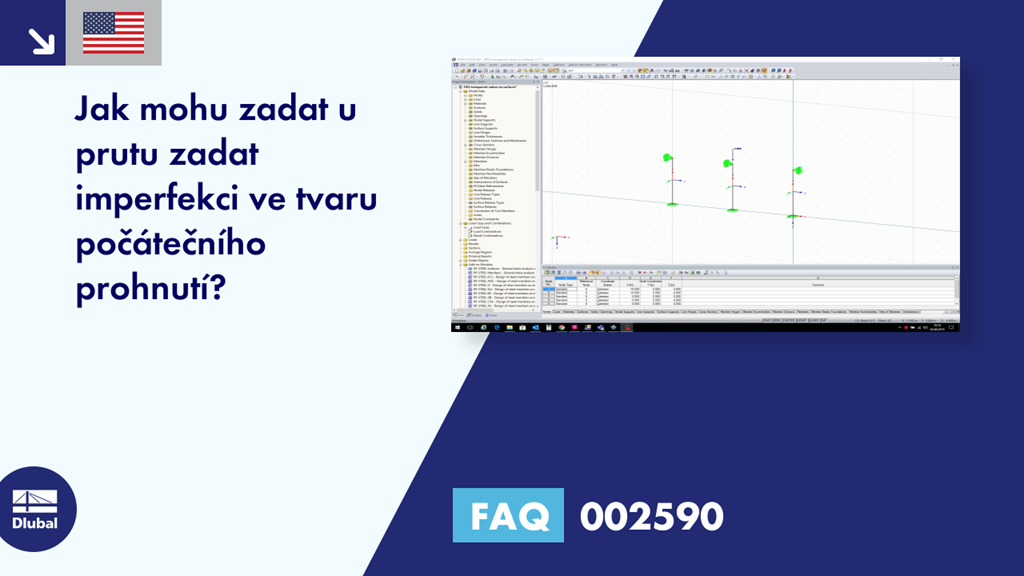

[EN] FAQ 002590 | Jak mohu zadat u prutu zadat imperfekci ve tvaru počátečního prohnutí?
Video
První kroky s programem RFEM
Dotaz
Jak mohu zadat u prutu zadat imperfekci ve tvaru počátečního prohnutí?Odpověď
Imperfekci je možné zadat ručně pomocí tlačítka "Nová imperfekce graficky" nebo pomocí hlavní nabídky "Vložit → Zatížení → Imperfekce" (viz Obrázek 01).
Toto počáteční prohnutí nelze zaměňovat s vynuceným počátečním prohnutím, kdy v závislosti na podmínkách podepření prutu mohou vzniknout už zadáním zakřivení samotného ohybové momenty. Směr zatížení v dialogu "Zatížení na prut" je třeba chápat jako zakřivení okolo příslušné osy (y nebo z) analogicky k momentu (viz Obrázek 02).
Vnitřní síly a deformace se tak v případě počátečního prohnutí vždy uvažují jako zatížení na prut (vynucené počáteční prohnutí), zatímco počáteční prohnutí jako imperfekce poskytuje pouze vnitřní síly a deformace, pokud v prutu s imperfekcí působí normálová síla z jiného zatížení.
Další možností pro zadání imperfekcí je modul RF-IMP/RS-IMP .
