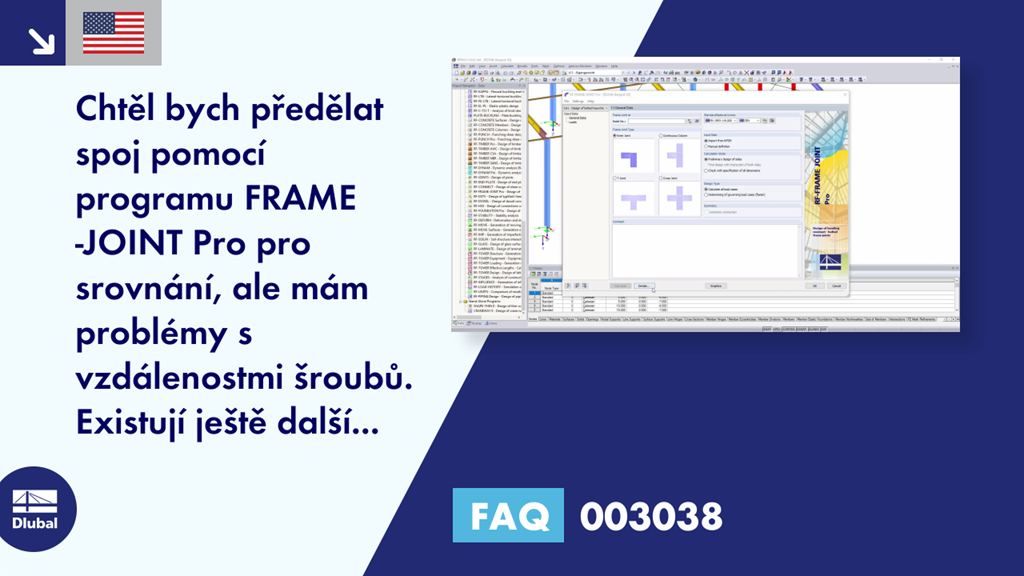

FAQ 003038 | Chtěl bych předělat spojení pomocí FRAME -JOINT Pro pro srovnání ...

Dotaz:
Chtěl bych pro srovnání vytvořit spojení pomocí FRAME -JOINT Pro, ale mám problémy s roztečí šroubů. Existují nějaké jiné vzdálenosti nebo jsem něco přehlédl?

Odpověď:
Rozdíl může být způsoben standardními rozměry klíče, které vyžadují minimální rozměry na několika místech. Přesný přepočet je tak obtížný.

RF-/FRAME-JOINT Pro zkontroluje, zda rozměry klíče umožňují sestavení spoje. K tomu je možné použít standardní rozměry nebo uživatelskou specifikaci. Pro zajištění šroubovatelnosti jsou uvedeny rozměry D a L běžného nástrčného klíče a b a h momentového klíče.

Tyto vzdálenosti však můžete změnit, abyste dosáhli požadovaných rozměrů. Příslušný dialog otevřeme kliknutím na tlačítko "Detaily" a tlačítko "Rozměry klíče" (viz Obrázek 01).
