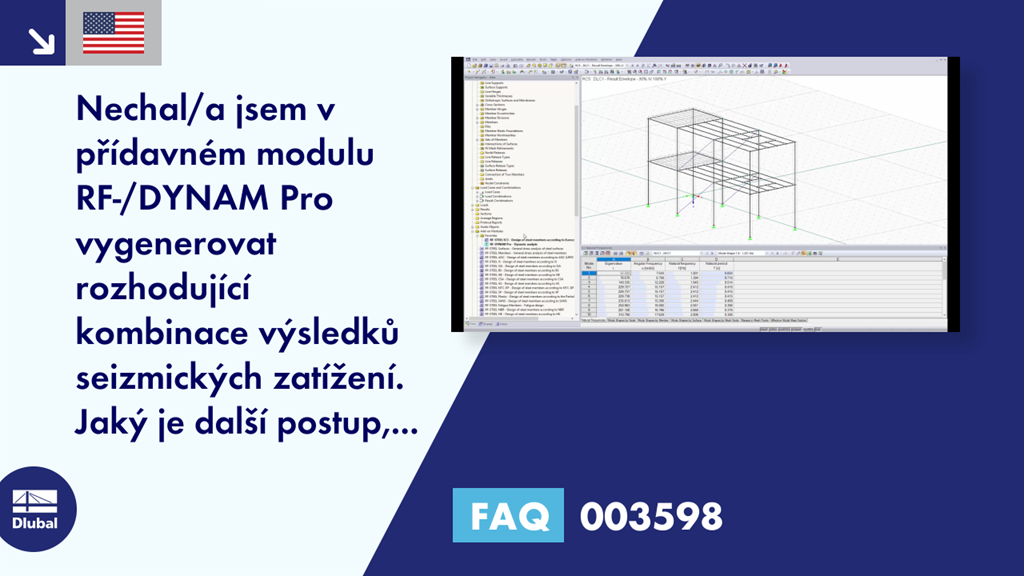

[EN] FAQ 003598 | Nechal/a jsem v přídavném modulu RF-/DYNAM Pro vygenerovat rozhodující kombinace výsledků seizmických zatížení. Jaký je další postup, pokud se mají posoudit jednotlivé konstrukční prvky?
Video
První kroky s programem RFEM
Dotaz
Nechal/a jsem v přídavném modulu RF-/DYNAM Pro vygenerovat rozhodující kombinace výsledků seizmických zatížení. Jaký je další postup, pokud se mají posoudit jednotlivé konstrukční prvky?Odpověď
Přídavné moduly Equivalent Loads a Forced Vibrations umožňují vytvářet kombinace výsledků, které obsahují rozhodující kombinace seizmických zatížení. Pro posouzení je dále třeba tyto kombinace vložit do kombinací zatížení pro mimořádné návrhové situace. Taková kombinace je definována např. v normě EN 1990, odst. 6.4.3.4:${\mathrm E}_{\mathrm d}\;=\;\underset{}{\sum_{}^{}\;{\mathrm G}_{\mathrm k,\mathrm j}\;+\;\mathrm P\;+\;{\mathrm A}_{\mathrm{Ed}}\;+\;}\overset{}{\underset{}{\sum{\mathrm\psi}_{2,\mathrm i}\;{\mathrm Q}_{\mathrm k,\mathrm i}}}$
Tuto mimořádnou kombinaci je třeba v programu RFEM zadat ručně. Je třeba dát pozor na to, aby se (u kombinace směrů při zohlednění pravidla 100/30%) uvažovaly první dvě vytvořené kombinace výsledků z modulu RF-/DYNAM Pro s kritériem „Nebo“. Takovou kombinaci vidíme na Obrázku 02.
Tuto mimořádnou kombinaci poté lze použít pro další posouzení. Máme možnost vyhodnotit rozhodující vnitřní síly nebo také importovat tuto kombinaci do návrhových modulů a provést v nich výpočet.
