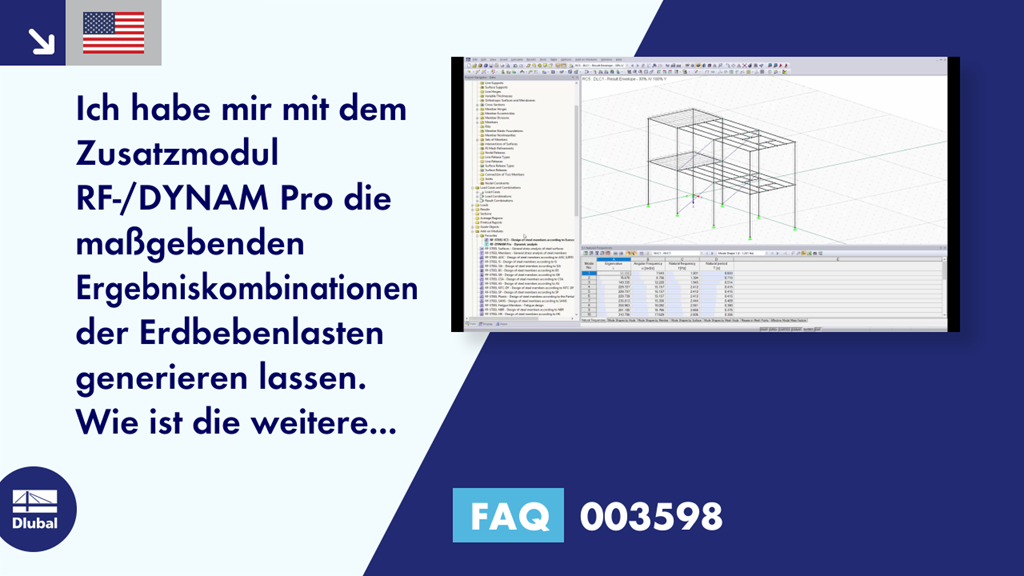

[EN] FAQ 003598 | Ich habe mir mit dem Zusatzmodul RF-/DYNAM Pro die maßgebenden Ergebniskombinationen der Erdbebenlasten generieren lassen. Wie ist die weitere Vorgehensweise, um eine Bemessung der einzelnen Bauteile durchführen zu können?
Video
Erste Schritte mit RFEM
Frage
Ich habe mir mit dem Zusatzmodul RF-/DYNAM Pro die maßgebenden Ergebniskombinationen der Erdbebenlasten generieren lassen. Wie ist die weitere Vorgehensweise, um eine Bemessung der einzelnen Bauteile durchführen zu können?Antwort
Mit den Zusatzmodulen Ersatzlasten und Erzwungene Schwingungen können Ergebniskombinationen erstellt werden, welche die maßgebenden Kombinationen der Erdbebenlasten enthalten. Um mit diesen eine Bemessung durchführen zu können, müssen diese auf Grundlage der außergewöhnlichen Kombination weiter kombiniert werden. Diese Kombination ist z.B. in der EN 1990 Abschnitt 6.4.3.4 definiert:${\mathrm E}_{\mathrm d}\;=\;\underset{}{\sum_{}^{}\;{\mathrm G}_{\mathrm k,\mathrm j}\;+\;\mathrm P\;+\;{\mathrm A}_{\mathrm{Ed}}\;+\;}\overset{}{\underset{}{\sum{\mathrm\psi}_{2,\mathrm i}\;{\mathrm Q}_{\mathrm k,\mathrm i}}}$
Diese außergewöhnliche Kombination muss in RFEM manuell definiert werden. Es ist darauf zu achten, dass (bei einer Richtungskombination mit der 100/30%-Regel) die beiden erstellten Ergebniskombinationen aus RF-/DYNAM Pro mit der "Oder" Bedingung hinzugefügt werden müssen. Eine solche Kombination ist in Bild 02 zu sehen.
Diese außergewöhnliche Kombination kann dann für die weitere Bemessung verwendet werden. Es besteht die Möglichkeit, die maßgebenden Schnittgrößen auszuwerten, sowie diese Kombination in den Bemessungsmodulen einzulesen und zu berechnen.
