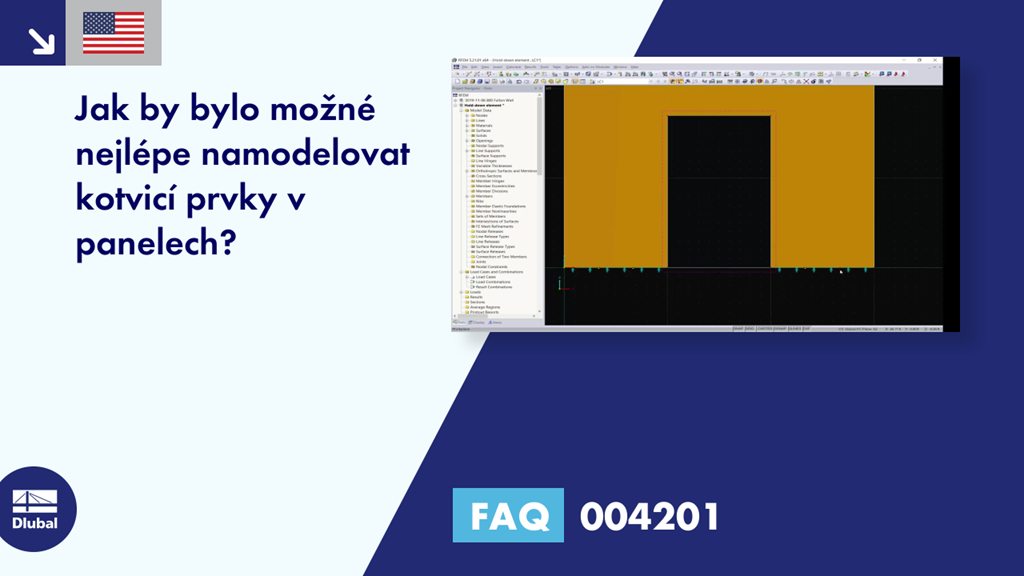

[EN] FAQ 004201 | Jak by bylo možné nejlépe namodelovat kotvicí prvky v panelech?
Video
První kroky s programem RFEM
Dotaz
Jak by bylo možné nejlépe namodelovat kotvicí prvky v panelech?Odpověď
V krátkém přehledu, vytvoření kotvicích prvků zahrnuje modelování tuhých prutů a přidání uzlových podpor s nastavením nelinearity, což umožňuje podporám přenášet pouze tahové síly. Ve spodní části stěny se přidá liniová podpora, která přenáší pouze tlakové síly. Jednotlivé uzlové podpory spojené s tuhými pruty přenášejí pouze tahové síly.Podrobnější popis, jak lze tyto prvky modelovat, najdete v níže uvedeném videu.
Klíčová slova
Dlubal FAQ Dřevo Ukotvení Nelinearita CLT Často kladené dotazy FAQ na téma Dlubal Otázka a odpověď o Dlubal
