Dotaz:

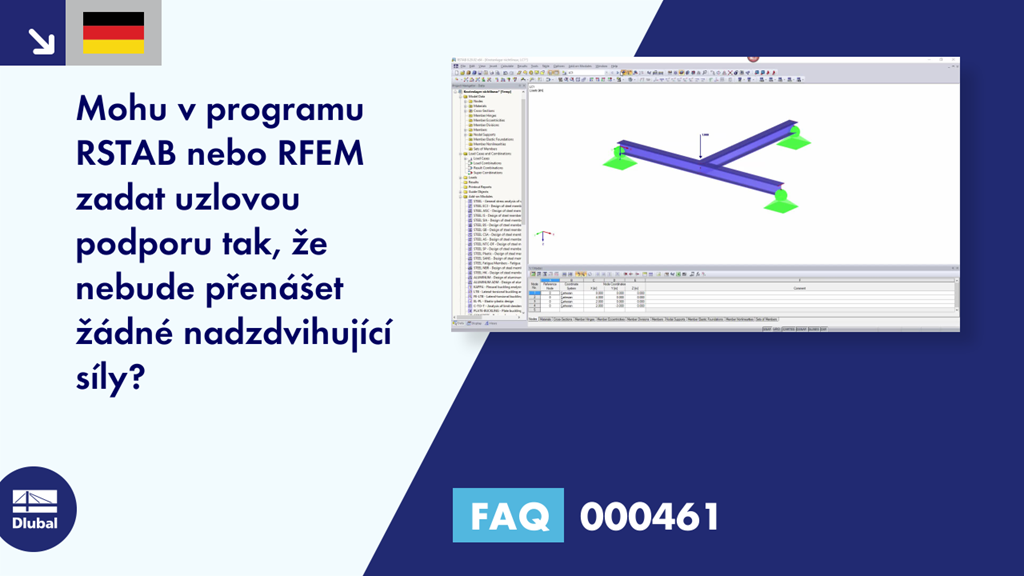

Mohu v programu RSTAB nebo RFEM zadat uzlovou podporu tak, že nebude přenášet žádné nadzdvihující síly?
Odpověď:
Uzlové podpory mohou mít nelineární vlastnosti, tzn. mohou být neúčinné v tlaku nebo tahu, a lze je definovat pomocí pracovních diagramů nebo diagramů tuhosti.
Seznam nelinearit nabízí následující možnosti:
• Neúčinnost komponenty, pokud je podporová síla nebo podporový moment záporný, resp. kladný
• Úplné neúčinnost podpory, je-li podporová síla nebo podporový moment záporný, resp. kladný
• Částečná účinnost
• Diagram
• Tření v závislosti na zbývajících podporových silách
Neúčinnost , je-li podporová síla / podporový moment kladný resp. záporný
Dané dvě volby umožňují jednoduchým způsobem u každé složky podepření určit, jestli se na podepřeném uzlu budou přenášet výlučně kladné nebo záporné síly. Pokud vnitřní síla (síla nebo moment) působit v zakázaném směru, stane se komponenta podpory neúčinnou. Ostatní podepření a vetknutí jsou nadále účinné.
Neúčinnost vše, pokud je podporová síla / podporový moment kladný, resp. záporný
Na rozdíl od výše popsané neúčinnosti jedné jednotlivé komponenty se podpora stane zcela neúčinnou, pokud je komponenta neúčinná.
Nelineárně působící podpory se v grafice zobrazí jinou barvou. V tabulce je komponenta podpory s nelineárními vlastnostmi rozpoznatelná pomocí modrého políčka.
