Dotaz

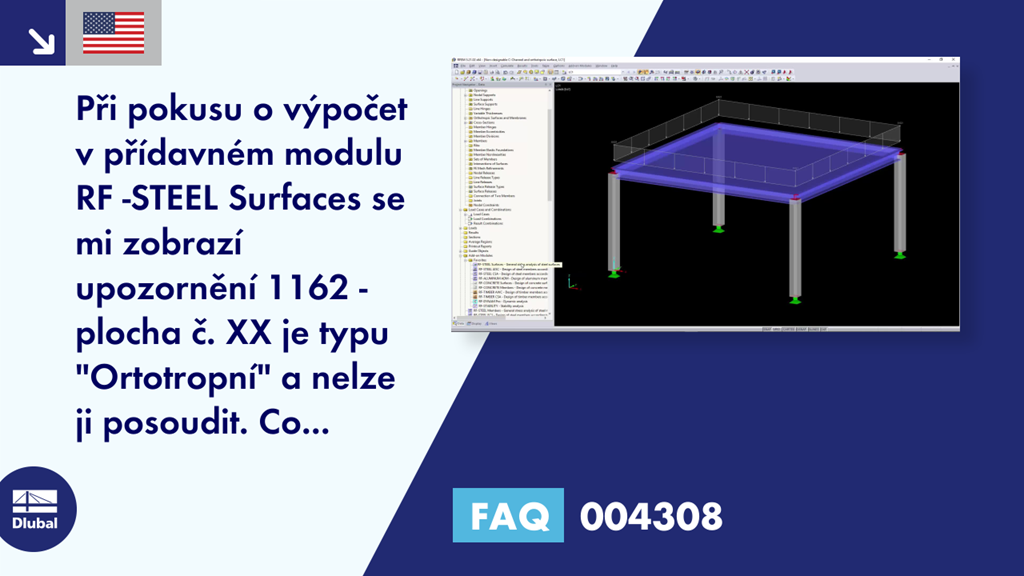

Při pokusu o posouzení v přídavném modulu RF-STEEL Surfaces se zobrazí upozornění č. 1162 - Plocha č. XX nebude posouzena, protože se jedná o typ 'Ortotropní'. Co znamená toto upozornění?

Odpověď

Ortotropní plochy jsou nelineární a nelze je posuzovat v přídavném modulu RF-STEEL Surfaces. V programu RFEM lze provést kompletní analýzu napětí pro ortotropní plochy, které byly definovány s typem ortotropie „Konstantní tloušťka“ a které byly ručně porovnány s mezními napětími. U všech ostatních typů ortotropie nejsou známé geometrické vlastnosti plochy v každém bodě sítě konečných prvků, které jsou zapotřebí pro výpočet napětí. Bylo by třeba vytvořit velký a podrobný model MKP. Příklad najdete v FAQ 2468 . Aby bylo možné je navrhovat v přídavném modulu, musí být typy ploch nastaveny na „Standardní“.
