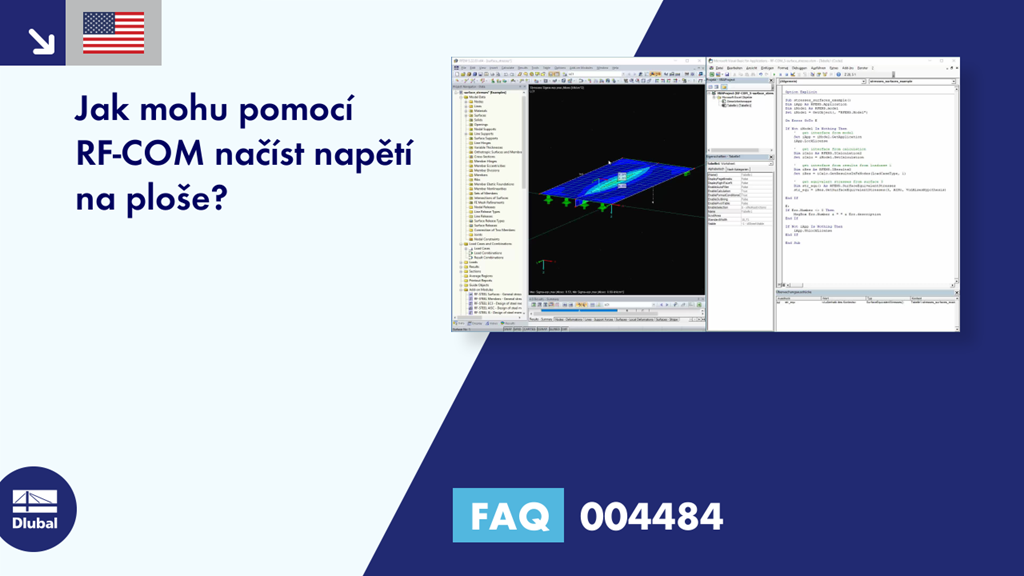

[EN] FAQ 004484 | Jak mohu pomocí RF-COM načíst napětí na ploše?
Video
První kroky s programem RFEM
Dotaz
Jak mohu pomocí RF-COM načíst napětí na ploše?Odpověď
Napětí na ploše je možné načíst pomocí rozhraní COM. Nejdříve je potřeba rozhraní k modelu (IModel) a poté rozhraní pro výpočet (ICalculation2). Pomocí tohoto rozhraní lze získat rozhraní pro výsledky (IResults2):
Sub stresses_surfaces_example()Dim iApp As RFEM5.ApplicationDim iModel As RFEM5.modelSet iModel = GetObject(, "RFEM5.Model")
On Error GoTo E
If Not iModel Is Nothing Then ' get interface from model Set iApp = iModel.GetApplication iApp.LockLicense ' get interface from calculation Dim iCalc As RFEM5.ICalculation2 Set iCalc = iModel.GetCalculation ' get interface from results from loadcase 1 Dim iRes As RFEM5.IResults2 Set iRes = iCalc.GetResultsInFeNodes(LoadCaseType, 1) ' get equivalent stresses Dim str_equ() As RFEM5.SurfaceEquivalentStresses str_equ = iRes.GetSurfaceEquivalentStresses(1, AtNo, VonMisesHypothesis) End If
E:If Err.Number <> 0 Then MsgBox Err.Number & " " & Err.descriptionEnd If
If Not iApp Is Nothing Then iApp.UnlockLicenseEnd IfFunkce GetSurfaceEquivalentStresses vyžaduje zadání hypotézy výpočtu. Ve výše uvedeném případě se načtou výsledky von Misesova napětí. Je třeba si uvědomit, že rozhraní COM používá jednotky SI, takže napětí se přenáší v N/m².
