EN 1993-1-8 nabízí uživateli v článku 4.5.3.3 možnost posoudit únosnost svaru zjednodušenou metodou. Posouzení je v tomto případě splněno, pokud je návrhová hodnota výslednice sil působících na plochu svaru menší než návrhová hodnota únosnosti svaru. Pokud bychom chtěli svar dimenzovat pro plošný model, byli bychom z povahy výpočtů MKP konfrontováni se značným množstvím výsledků. Proto v našem článku ukážeme, jak lze stanovit složky sil z modelu.

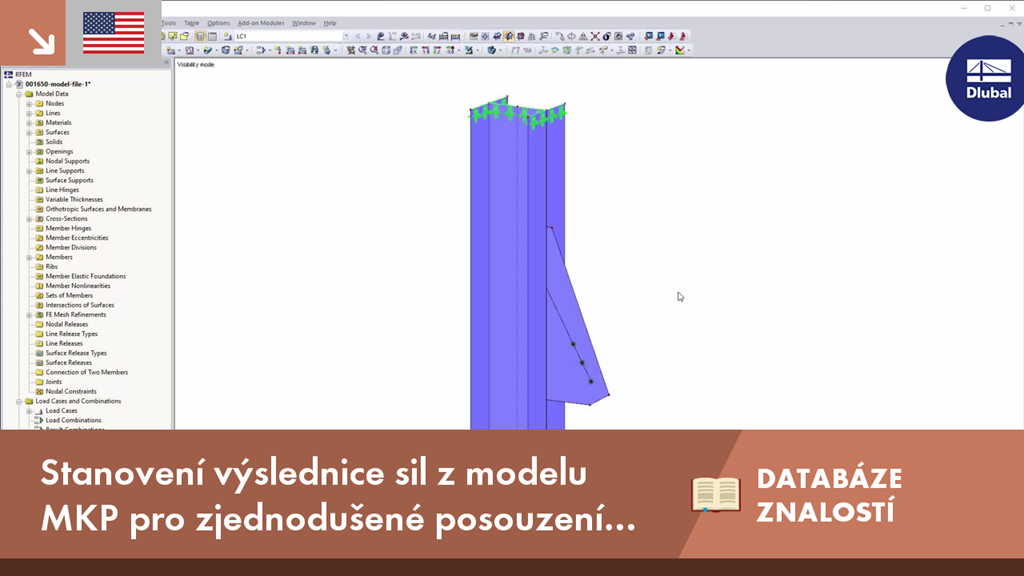

KB 001650 | Stanovení výslednice sil z modelu MKP pro zjednodušenou tíhu ...
V dialogu „Upravit průřez“ si můžete nechat zobrazit tvary vybočení stanovené metodou konečných pásů (FSM) jako 3D znázornění.
- Posouzení pěti typů seizmicky odolných systémů (SFRS) zahrnuje speciální momentový rám (SMF), mezilehlý momentový rám (IMF), obyčejný momentový rám (OMF), obyčejný koncentricky ztužený rám (OCBF) a speciální koncentricky vyztužený rám (SCBF )
- Kontrola duktility poměrů šířky k tloušťce stojin a pásnic
- Výpočet požadované pevnosti a tuhosti pro stabilitní ztužení nosníků
- Výpočet maximální vzdálenosti pro stabilitní ztužení nosníků
- Výpočet požadované pevnosti v místech kloubů pro stabilitní ztužení nosníků
- Výpočet požadované pevnosti sloupu s možností zanedbat všechny ohybové momenty, smyk a kroucení pro mezní stav navýšení pevnosti
- Posouzení štíhlostních poměrů sloupů a ztužení
Výsledky seizmického posouzení jsou rozděleny do dvou částí: požadavky na pruty a požadavky na spoje.
"Seizmické požadavky" zahrnují požadovanou pevnost v ohybu a požadovanou smykovou pevnost spoje nosníku na sloup. Jsou uvedeny v záložce 'Přípoj momentového rámu po prutech'. U vyztužených rámů se požadovaná pevnost spoje ztužení v tahu a a v tlaku uvede v záložce 'Přípoj ztužení po prutech'.
Provedená posouzení se vám zobrazí v tabulkách. V detailech posouzení jsou přehledně uvedeny vzorce a odkazy na normu.
Smykové stěny a stěnové nosníky v modelu budovy máte k dispozici jako samostatné objekty v addonech pro posouzení. To umožňuje rychlejší filtrování objektů ve výsledcích a také lepší dokumentaci ve výstupním protokolu.
