Für den Nachweis der Tragfähigkeit einer Kehlnaht gibt die EN 1993-1-8 dem Anwender unter 4.5.3.3 ein vereinfachtes Verfahren in die Hand. Hiernach ist der Nachweis erbracht, wenn der Bemessungswert der einwirkenden Kraftresultierenden auf die Kehlnahtfläche kleiner als der Bemessungswert der Tragfähigkeit der Schweißnaht ist. Möchte man nun die Schweißnaht für ein Flächenmodell dimensionieren, wird man aus der Natur der FEM-Berechnungen mit einer Vielzahl von Ergebnissen konfrontiert. Im Folgenden soll daher aufgezeigt werden, wie man die Kraftkomponenten aus dem Modell bestimmen kann.

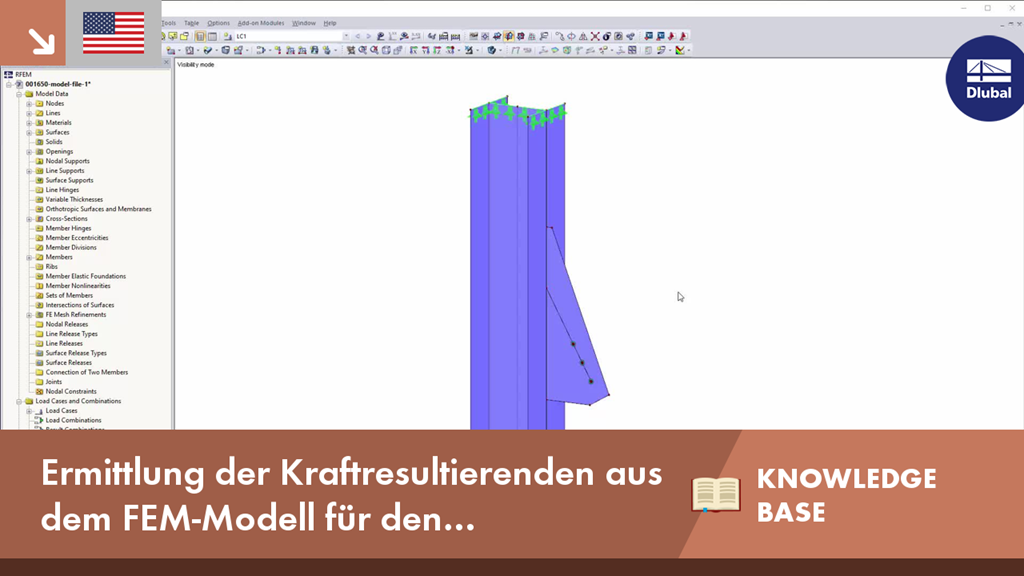

KB 001650 | Ermittlung der Kraftresultierenden aus dem FEM-Modell für den vereinfachten Schw...
Im Dialog "Querschnitt bearbeiten" können Sie sich die Knickfiguren der Finite-Streifen-Methode (FSM) als 3D-Grafik ausgeben lassen.
- Die Bemessung von fünf Arten von Erdbebenkraftresistenzsystemen (Seismic Force-Resisting Systems - SFRS) umfasst den Special Moment Frame (SMF), den Intermediate Moment Frame (IMF), den Ordinary Moment Frame (OMF), den Ordinary Concentrically Braced Frame (OCBF) und den Special Concentrically Braced Frame (SCBF)
- Duktilitätsnachweis der Breiten-Dicken-Verhältnisse für Stege und Flansche
- Berechnung der erforderlichen Festigkeit und Steifigkeit für Stabilitätsverbände von Trägern
- Berechnung des maximalen Abstands für Stabilitätsverbände von Trägern
- Berechnung der erforderlichen Festigkeit an Gelenkstellen für Stabilitätsverbände von Trägern
- Berechnung der erforderlichen Stützenfestigkeit mit der Option, alle Biegemomente, Schub und Torsion für den Grenzzustand der Überfestigkeit zu vernachlässigen
- Nachweis der Schlankheitsgrade von Stützen und Verbänden
Das Ergebnis der Erdbebenbemessung ist in zwei Abschnitte gegliedert: Stabanforderungen und Verbindungsanforderungen.
Zu den "Erdbebenanforderungen" gehören die erforderliche Biegefestigkeit und der erforderliche Schubwiderstand der Träger-Stützen-Verbindung für biegesteife Rahmen. Sie sind im Register 'Momentenrahmenverbindung stabweise' aufgelistet. Bei ausgesteiften Rahmen werden die erforderliche Verbindungszugfestigkeit und die erforderliche Verbindungsdruckfestigkeit des Verbands im Register 'Verbandsanschluss stabweise' aufgeführt.
Das Programm stellt Ihnen die geführten Nachweise tabellarisch zur Verfügung. In den Nachweisdetails werden die Formeln und Verweise zur Norm übersichtlich dargestellt.
Wandscheiben und wandartige Träger des Gebäudemodells stehen Ihnen als eigenständige Objekte in den Bemessungs-Add-Ons zur Verfügung. Damit ist ein schnelleres Filtern der Objekte in den Ergebnissen sowie eine bessere Dokumentation im Ausdruckprotokoll möglich.
