Dotaz:

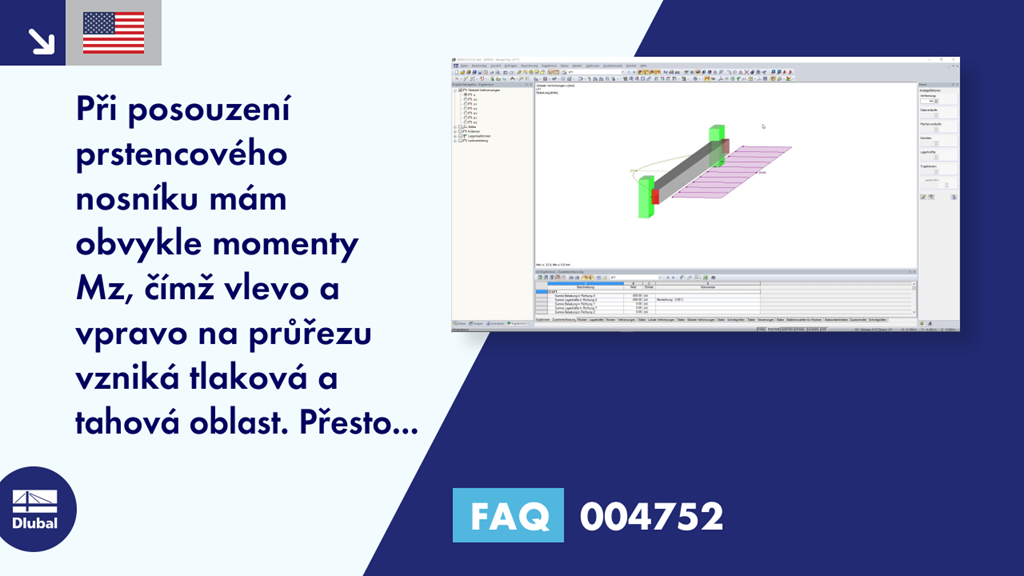

Při posouzení prstencového nosníku mám obvykle momenty M-z, čímž vlevo a vpravo na průřezu vzniká tlaková a tahová oblast. Přesto je výztuž v přídavném modulu CONCRETE Members uspořádána v horní a dolní části průřezu. Jak mohu nastavit uspořádání výztuže vpravo a vlevo?
Odpověď:
V tomto případě je nutné nosník natočit o 90° (viz Obrázek 01), aby se z momentů M-z staly momenty M-y.
Poté se výztuž uspořádá podle potřeby po stranách, viz Obrázek 02.
