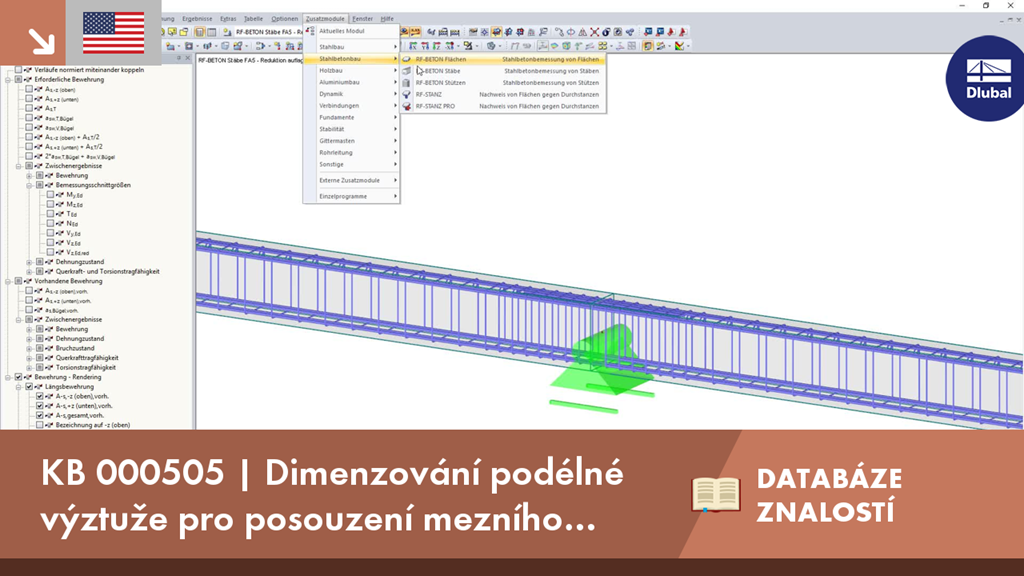

KB 000505 | Dimenzování podélné výztuže pro posouzení mezního stavu použitelnosti 1

V části 1 byl vysvětlen výběr kritérií pro posouzení výztuže pro posouzení mezního stavu použitelnosti v přídavných modulech RF-CONCRETE Members a CONCRETE. V tomto článku popisujeme funkci „Najít nejekonomičtější výztuž pro posouzení šířky trhlin“.

Posouzení železobetonu v požární situaci se provádí zjednodušenou metodou podle EN 1992-1-2, čl. 4.2. Používá se „zónová metoda“ popsaná v příloze B.2: Průřez je rozdělen do několika paralelních oblastí stejné tloušťky a stanovuje se jejich pevnost v tlaku v závislosti na teplotě. Sníženou únosnost při účincích požáru tak představuje redukovaný průřez konstrukčních prvků se sníženou pevností.

Při použití pomalu tuhnoucího betonu (obvykle u konstrukčních prvků s velkou tloušťkou) může být vypočítaná minimální výztuž pro vynucené přetvoření redukována součinitelem 0,85 podle EN 1992-1-1, 7.3.2. Podmínkou však je, aby charakteristická hodnota pro vývoj pevnosti r = f_cm2/f_cm28 nebyla větší než 0,3. Kromě toho musí být v projektové dokumentaci výslovně definovány obecné podmínky pro použití této redukce výztuže.

Máte individuální průřezy sloupů nebo složitější geometrie stěn a potřebujete provést posouzení na protlačení?

Žádný problém. V programu RFEM 6 můžete posoudit na protlačení jakékoli tvary průřezů, nejen obdélníkové a kruhové průřezy.

V addonu Posouzení železobetonových konstrukcí máte možnost provést zjednodušené posouzení požární odolnosti podle EN 1992-1-2 pro sloupy (kapitola 5.3.2) a nosníky (kapitola 5.6).

Pro zjednodušené posouzení požární odolnosti máte k dispozici následující posouzení:

• Sloupy: Minimální rozměry průřezu pro obdélníkové a kruhové průřezy podle tabulky 5.2a a rovnice 5.7 pro výpočet doby trvání požáru
• Nosníky: Minimální rozměry a osové vzdálenosti podle tabulek 5.5 a 5.6

Vnitřní síly pro posouzení požární odolnosti lze stanovit dvěma způsoby.

• 1 Vnitřní síly mimořádné návrhové situace se přímo zohledňují při posouzení.
• 2 Součinitelem Eta,fi (ηfi)se redukují vnitřní síly z posouzení za normální teploty a použijí se při posouzení za požáru.

Dále máte možnost nechat si stanovit osovou vzdálenost podle rovnice 5.5.

Addon Posouzení železobetonových konstrukcí vám umožňuje posouzení prutů a ploch na únavu podle EN 1992-1-1, kapitoly 6.8.

Pro posouzení na únavu lze v konfiguracích pro posouzení zvolit dvě metody resp. dvě úrovně posouzení:

• Úroveň posouzení 1: Zjednodušené posouzení podle 6.8.6 a 6.8.7(2): Zjednodušené posouzení se provádí pro časté kombinace účinků podle EN 1992-1-1, kapitoly 6.8.6 (2) a EN 1990, rov. (6.15b) se zatížením dopravou příslušným danému meznímu stavu použitelnosti.  ro výztužnou ocel se posuzuje maximální rozkmit napětí podle 6.8.6. Tlakové napětí v betonu se stanoví pomocí horního a dolního dovoleného napětí podle 6.8.7(2).
• Úroveň posouzení 2: Posouzení srovnávacího napětí pro poškození podle 6.8.5 a 6.8.7(1) (zjednodušené posouzení na únavu): Posouzení pomocí ekvivalentních rozkmitů napětí pro únavovou kombinaci se provádí podle EN 1992-1-1, kapitoly 6.8.3, rov. (6.69) se speciálně definovaným cyklickým účinkem Q_fat.
