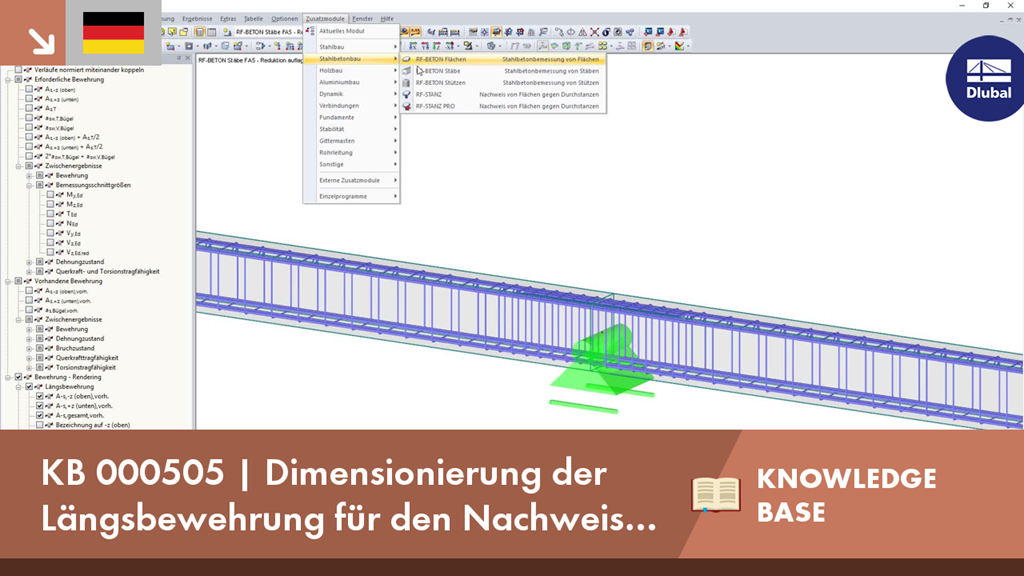

KB 000505 | Dimensionierung der Längsbewehrung für den Nachweis der Gebrauchstauglichkeit 1
Links
Haben Sie irgendwelche Fragen?
Länge: 00:00:42 min
Knowledge Base
Länge: 00:00:43 min
Länge: 00:00:35 min
Länge: 00:01:43 min
Länge: 00:01:02 min
Länge: 00:00:28 min
Knowledge Base
Länge: 00:00:35 min
Knowledge Base
Länge: 00:00:58 min
Länge: 00:00:42 min
In RF-BETON Stäbe und BETON steht die Option zur "Auslegung der Längsbewehrung für den Grenzzustand der Gebrauchstauglichkeit" zur Verfügung. Dabei können die Auslegungskriterien für die Berechnung der Längsbewehrung ausgewählt werden.
In Teil 1 wurde die Auswahl der Auslegungskritierien für die Dimensionierung der Bewehrung für den Gebrauchstauglichkeitsnachweis in RF-BETON Stäbe und BETON erläutert. In diesem Beitrag wird auf die Funktion "Wirtschaftlichste Bewehrung für Rissbreitennachweis finden" näher eingegangen.
Die Stahlbetonbemessung für den Brandfall erfolgt nach dem vereinfachten Verfahren gemäß EN 1992-1-2 Abschnitt 4.2. Dabei wird die im Anhang B.2 beschriebene "Zonenmethode" benutzt: Der Querschnitt wird in eine Anzahl paralleler Zonen gleicher Dicke unterteilt und deren temperaturabhängige Druckfestigkeit ermittelt. Die reduzierte Tragfähigkeit bei Brandeinwirkung wird so durch einen verkleinerten Bauteilquerschnitt mit abgeminderten Festigkeiten abgebildet.
Beim Einsatz von langsam erhärtendem Beton (in der Regel bei dicken Bauteilen) darf die errechnete Mindestbewehrung zur Aufnahmen von Zwangsbeanspruchungen nach EN 1992-1-1, 7.3.2 mit dem Faktor 0,85 abgemindert werden. Bedingung hierfür ist aber, dass der Kennwert für die Festigkeitsentwicklung r = fcm2 / fcm28 nicht größer als 0,3 ist. Zusätzlich sind die Rahmenbedingungen der Anwendungsvoraussetzung für diese Bewehrungsverminderung in den Ausführungsunterlagen explizit festzulegen.
Der Bewehrungsvorschlag aus RF-/BETON Stäbe kann nach Revit exportiert werden. Unterstützt werden aktuell Rechteck- sowie Kreisquerschnitte.
Die Bewehrungsstäbe lassen sich nachträglich in Revit modifizieren.
Sie haben individuelle Stützenquerschnitte und verwinkelte Wandgeometrien und benötigen dafür den Nachweis für das Durchstanzen?
Kein Problem. In RFEM 6 können Sie nicht nur für Rechteck- und Kreisquerschnitte, sondern für jegliche Querschnittsformen die Durchstanznachweise führen.
Bei der Antwortspektrumsanalyse von Gebäudemodellen können Sie die Empfindlichkeitsbeiwerte für die horizontalen Richtungen je Geschoss tabellarisch ausgeben.
Mit diesen Kennzahlen ist es möglich, die Empfindlichkeit gegenüber Stabilitätseffekten zu interpretieren.
Der Modale Relevanzfaktor (MRF) kann Ihnen dabei helfen, zu beurteilen, inwieweit Elemente an einer Eigenform beteiligt sind. Die Berechnung basiert auf der relativen elastischen Verformungsenergie jedes einzelnen Bauteils.
Mit dem MRF kann zwischen lokalen und globalen Eigenformen unterschieden werden. Wenn mehrere Stäbe einen signifikanten MRF (z. B. > 20 %) aufweisen, ist eine Instabilität der gesamten Konstruktion oder einer Teilkonstruktion sehr wahrscheinlich. Liegt hingegen die Summe aller MRFs für eine Eigenform bei etwa 100 %, ist mit einem lokalen Stabilitätsproblem (z. B. Knicken eines einzelnen Stabes) zu rechnen.
Darüber hinaus können mit dem MRF kritische Verzweigungslasten und äquivalente Knicklängen bestimmter Bauteile ermittelt werden (z. B. für die Stabilitätsbemessung). Eigenformen, für die ein bestimmter Stab kleine MRF-Werte aufweist (z. B. < 20 %), können in diesem Zusammenhang vernachlässigt werden.
Der MRF wird in den Ergebnisstabelle unter Stabilitätsanalyse --> Ergebnisse stabweise --> Knicklängen und Verzweigungslasten eigenformweise ausgegeben.
Bei einem Vergleich zwischen der Verformungsberechnung in den RF-BETON Modulen und einem anderen Berechnungsprogramm erhalte ich abweichende Ergebnisse. Was könnte die Ursache dafür sein?
Ich kann bei der Bemessung für einen Rechteck-Querschnitt nur umlaufende Bewehrung wählen. Woran liegt das?
Ich habe mir vor Kurzem RSTAB mit dem BETON-Modul gekauft. Kann ich damit einen Stabilitätsnachweis von Stahlbetonstützen durchführen?
Warum ermittelt RF-BETON Stäbe beziehungsweise BETON eine signifikant höhere vorhandene Bewehrung als erforderliche Bewehrung?
Bei der Verformungsberechnung in RF-BETON Stäbe erhalte ich Sprünge im Verformungsverlauf. Woran liegt das?
Warum kann ich in RF-BETON Stäbe die Zwischenergebnisse nicht mehr einblenden?
