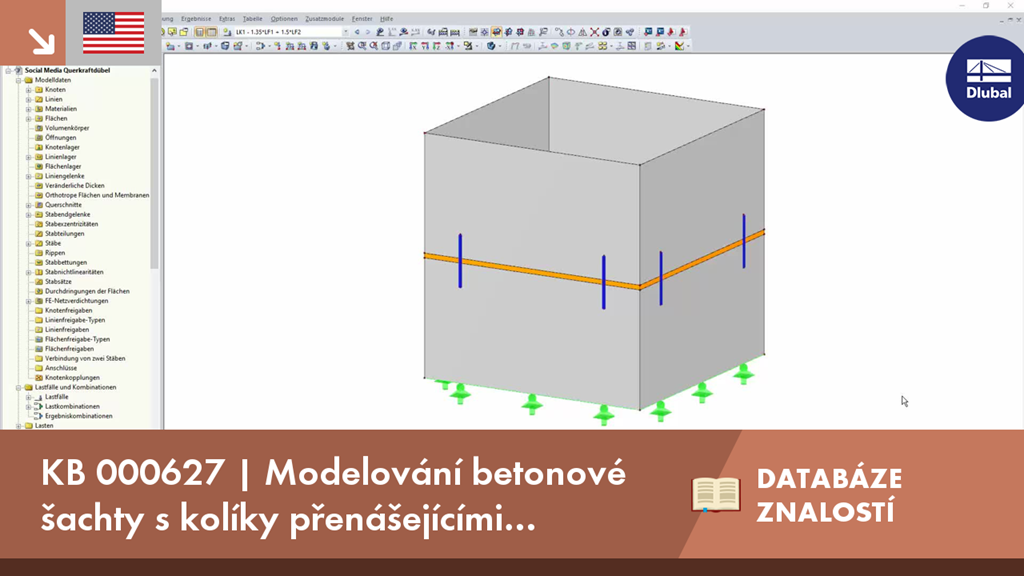

V programu RFEM 5 máme nyní možnost použít při posouzení modelu velké množství různých nelinearit prutů. Zde ukážeme příklad použití nelinearity prutu „Prokluz“. Jedná se o zjednodušený model betonové šachty s čtvercovým půdorysem.
KB 000627 | Modelování betonové šachty s kolíky přenášejícími smykové síly
Odkazy
Máte nějaké otázky?
Délka: 00:00:00 min
Délka: 02:50:31 min
Délka: 00:00:00 min
Délka: 00:00:00 min
Délka: 00:07:36 min
Délka: 00:09:09 min
V programu RFEM 5 máme nyní možnost použít při posouzení modelu velké množství různých nelinearit prutů. Zde ukážeme příklad použití nelinearity prutu „Prokluz“. Jedná se o zjednodušený model betonové šachty s čtvercovým půdorysem.
V přídavném modulu RF-/FOUNDATION Pro může uživatel libovolně nastavit podíl příznivého tlaku zeminy pomocí součinitele kred.
V RF‑/FOUNDATION Pro je také možné uvažovat krytí betonem pro základy podle EN 1992‑1‑1.
Podle sešitu 631 směrnice DAfStb, kapitoly 2.4 se statické chování stropů mění, pokud je spojité podepření stěnou přerušováno oblastmi s otvory. V závislosti na délce oblasti s otvorem a tloušťce desky je nutné učinit opatření a prozkoumat desku v oblasti otvoru.
Máte individuální průřezy sloupů nebo složitější geometrie stěn a potřebujete provést posouzení na protlačení?
Žádný problém. V programu RFEM 6 můžete posoudit na protlačení jakékoli tvary průřezů, nejen obdélníkové a kruhové průřezy.
V addonu Posouzení železobetonových konstrukcí máte možnost provést zjednodušené posouzení požární odolnosti podle EN 1992-1-2 pro sloupy (kapitola 5.3.2) a nosníky (kapitola 5.6).
Pro zjednodušené posouzení požární odolnosti máte k dispozici následující posouzení:
- Sloupy: Minimální rozměry průřezu pro obdélníkové a kruhové průřezy podle tabulky 5.2a a rovnice 5.7 pro výpočet doby trvání požáru
- Nosníky: Minimální rozměry a osové vzdálenosti podle tabulek 5.5 a 5.6
Vnitřní síly pro posouzení požární odolnosti lze stanovit dvěma způsoby.
- 1 Vnitřní síly mimořádné návrhové situace se přímo zohledňují při posouzení.
- 2 Součinitelem Eta,fi (ηfi)se redukují vnitřní síly z posouzení za normální teploty a použijí se při posouzení za požáru.
Dále máte možnost nechat si stanovit osovou vzdálenost podle rovnice 5.5.
Addon Posouzení železobetonových konstrukcí vám umožňuje posouzení prutů a ploch na únavu podle EN 1992-1-1, kapitoly 6.8.
Pro posouzení na únavu lze v konfiguracích pro posouzení zvolit dvě metody resp. dvě úrovně posouzení:
- Úroveň posouzení 1: Zjednodušené posouzení podle 6.8.6 a 6.8.7(2): Zjednodušené posouzení se provádí pro časté kombinace účinků podle EN 1992-1-1, kapitoly 6.8.6 (2) a EN 1990, rov. (6.15b) se zatížením dopravou příslušným danému meznímu stavu použitelnosti. ro výztužnou ocel se posuzuje maximální rozkmit napětí podle 6.8.6. Tlakové napětí v betonu se stanoví pomocí horního a dolního dovoleného napětí podle 6.8.7(2).
- Úroveň posouzení 2: Posouzení srovnávacího napětí pro poškození podle 6.8.5 a 6.8.7(1) (zjednodušené posouzení na únavu): Posouzení pomocí ekvivalentních rozkmitů napětí pro únavovou kombinaci se provádí podle EN 1992-1-1, kapitoly 6.8.3, rov. (6.69) se speciálně definovaným cyklickým účinkem Qfat.
V addonu Posouzení železobetonových konstrukcí můžete provést seizmické posouzení železobetonových prutů podle EC 8. To zahrnuje mimo jiné následující funkce:
- Konfigurace pro seizmické posouzení
- Rozlišení tříd duktility DCL, DCM, DCH
- Možnost převzít součinitele duktility z dynamické analýzy
- Kontrola mezní hodnoty součinitele duktility
- Posouzení kapacity "Silný sloup - slabý nosník"
- Konstrukční pravidla pro posouzení duktility zakřivení
- Konstrukční pravidla pro lokální duktilitu.
Jsou modely a prezentace ze semináře z roku 2018 volně k dispozici a můžete mi je prosím poslat?
V přídavném modulu RF-CONCRETE Surfaces dostávám velké množství výztuže vzhledem k ramenu, které je téměř nulové. Jak vznikne tak malé rameno vnitřních sil?
Při přechodu z ručního zadání oblastí výztuže na automatické uspořádání výztuže podle dialogu 1.4 se změní výsledek výpočtu deformací, ačkoliv se základní výztuž nezměnila. Co je důvodem této změny?
Proč dostávám nespojitou plochu v rozdělení vnitřních sil? V oblasti podepřené linie vykazuje smyková síla VEd skok, který se nejeví jako věrohodný.
Při porovnávání výpočtu deformací v modulech RF-CONCRETE a jiném výpočetním programu mám různé výsledky. Co by mohlo být příčinou?
Jaký je nejlepší způsob, jak zohlednit drátkobeton v programu RFEM 5?
