Pokud jsme do programu RFEM importovali soubor DXF nebo potřebujeme přidat membránu ke stávající prutové konstrukci, můžeme použít funkci „Nástroje“ → „Generovat model - plochy“ → „Plochy z buněk“, a rychle tak vytvořit rovinné plochy.

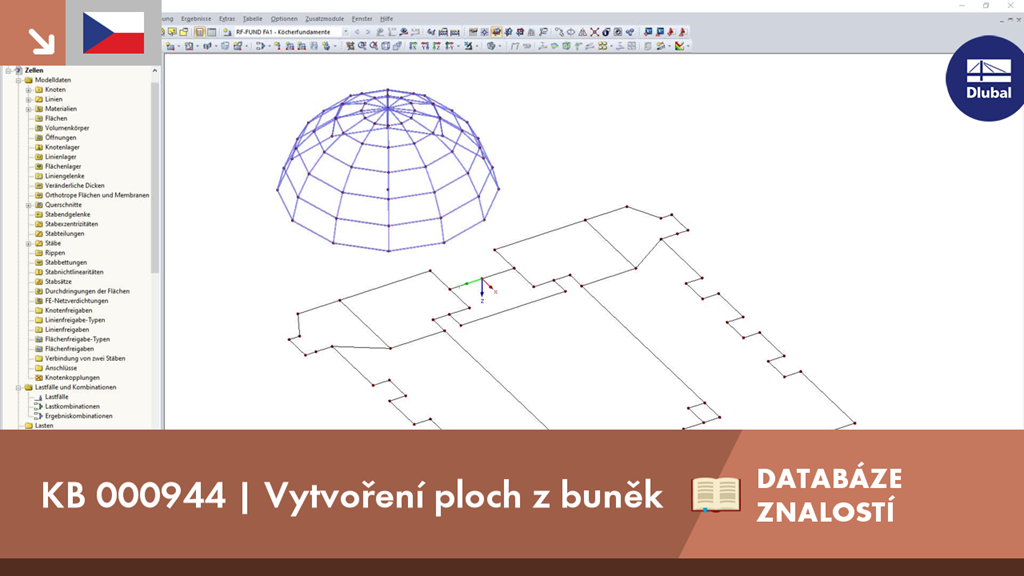

KB 000944 | Vytvoření ploch z buněk
