Program automaticky detekuje obrysy uzavřené přímými liniemi a nabídne možnost vytvořit plochy buď jednotlivě nebo natažením výběrového rámce.
U ploch s mnoha rohovými body je třeba v nastavení detailů zvýšit maximální počet uzlů buněk.
Vytvoření ploch z buněk

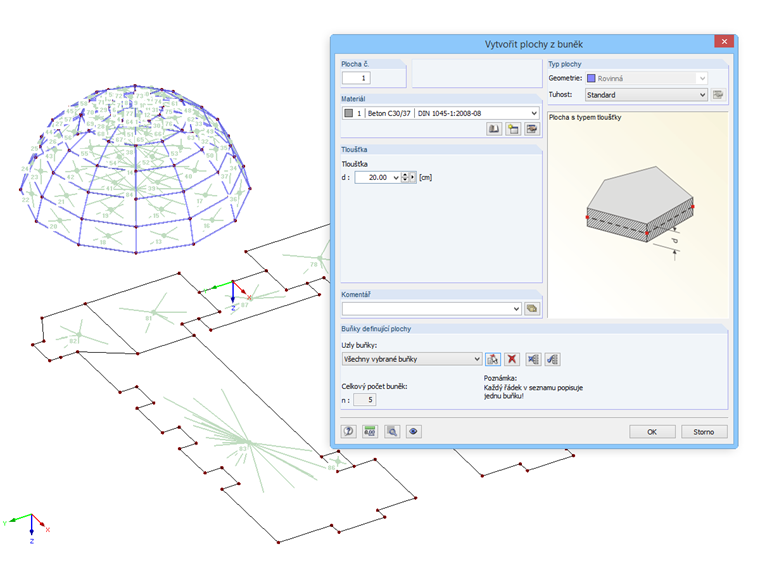

Pokud jsme do programu RFEM importovali soubor DXF nebo potřebujeme přidat membránu ke stávající prutové konstrukci, můžeme použít funkci „Nástroje“ → „Generovat model - plochy“ → „Plochy z buněk“, a rychle tak vytvořit rovinné plochy.
