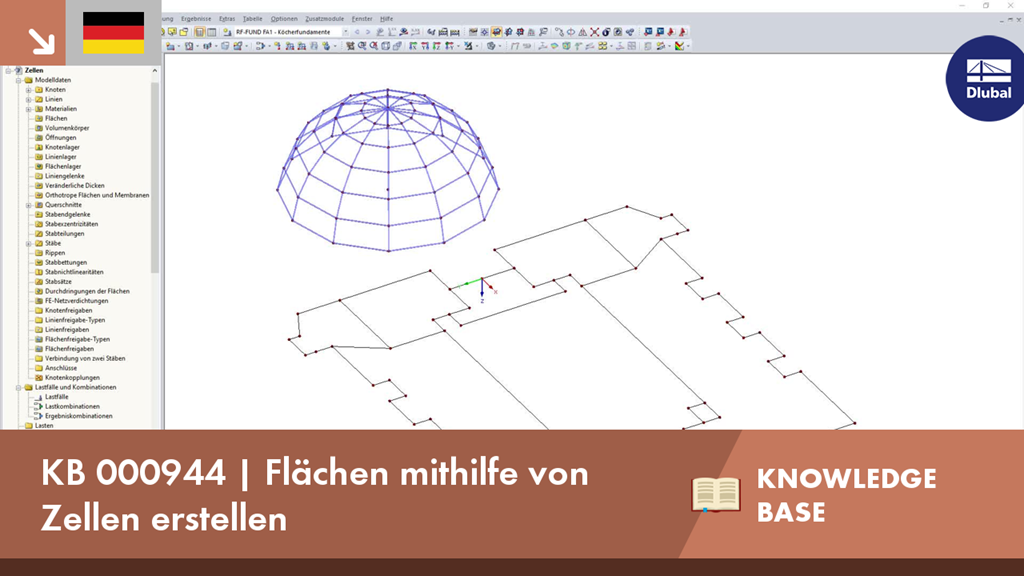

Hat man in RFEM eine DXF-Datei eingelesen oder muss eine bereits bestehende Stabstruktur mit einer Membran versehen, bietet die Funktion "Extras" → "Modell generieren" → "Flächen" → "Flächen aus Zellen" eine schnelle Möglichkeit, um ebene Flächen zu erstellen.
KB 000944 | Flächen mithilfe von Zellen erstellen
Die Ergebnisse von Volumenkörper-Spannungen können als farbige 3D-Punkte in den finiten Elementen dargestellt werden.
Die Anzahl der Freiheitsgrade in einem Knoten ist in RFEM kein globaler Berechnungsparameter mehr (6 Freiheitsgrade für jeden Netzknoten in 3D-Modellen, 7 Freiheitsgrade für die Wölbkrafttorsionsanalyse). Somit wird generell jeder Knoten mit einer anderen Anzahl an Freiheitsgraden betrachtet, was zu einer variablen Anzahl an Gleichungen bei der Berechnung führt.
Diese Modifikation beschleunigt die Berechnung insbesondere bei Modellen, bei denen eine signifikante Reduzierung des Systems erreicht werden konnte (z. B. Fachwerkträger und Membrankonstruktionen).
In dieser Rubrik bieten wir Ihnen nützliche Informationen rund um Statik und die Statikprogramme von Dlubal Software.
InfotainmentIm Projekt-Navigator - Ergebnisse von RFEM sowie in Tabelle 4.0 lassen sich erweiterte Verzerrungen von Stäben, Flächen und Volumen (z. B. wichtige Hauptverzerrungen, äquivalente Gesamtverzerrungen etc.) ausgeben.
Damit können beispielsweise bei der plastischen Berechnung von Anschlüssen mit Flächenelementen die maßgebenden plastischen Verzerrungen dargestellt werden.
Kann man zum Beispiel einen Stab definieren, der alle Schnittgrößen aufnehmen kann, bis auf beispielsweise Drucknormalkräfte?
Ist es möglich, diesen neuen Lastfall zu den automatisch generierten Kombinationen hinzuzufügen?
