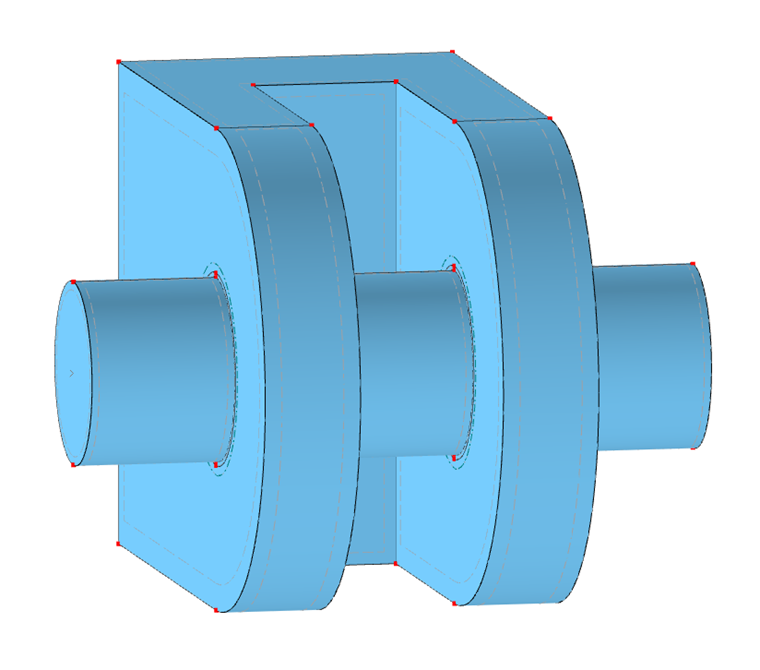

Modelování šroubu

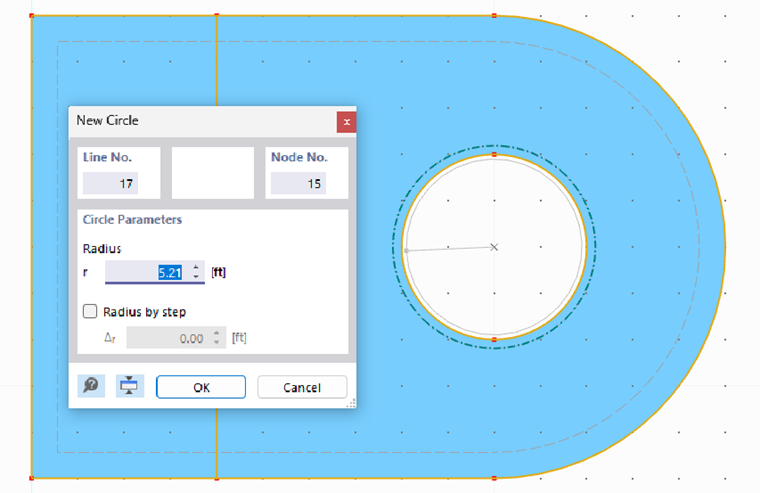

Pro modelování šroubu se ve webináři vytvoří kruhová plocha o poloměru 1,9 m, která se nachází ve středu otvoru konzoly.

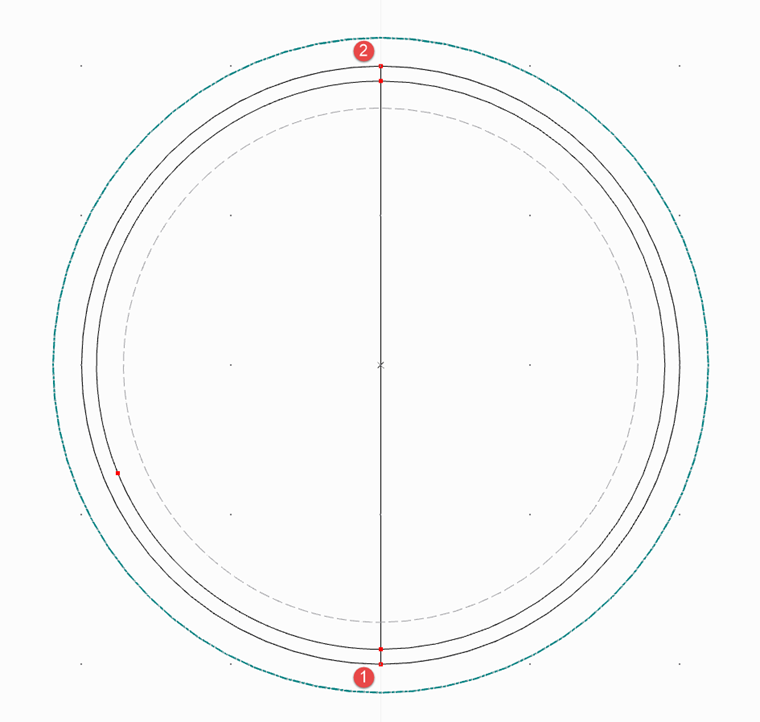

Linie, která vymezuje hranici nové plochy, by měla být rozdělena na dva půlkruhy, stejně jako předchozí otvor. Za tímto účelem se položí linie od uzlu 1 do uzlu 2 (viz obrázek pomocná linie pro napojení kružnic ) a všechny uzly a linie se spojí pomocí tlačítka
. Poté lze linii uprostřed čepu opět smazat.
Plochu vysuneme o 2 cm tak, aby byl vyplněn celý otvor.
Zadejte objem kontaktu
Kontaktní objem vyplní dříve volný prostor mezi jazýčkem a šroubem a bude obsahovat kontaktní vlastnosti mezi těmito konstrukčními objekty.

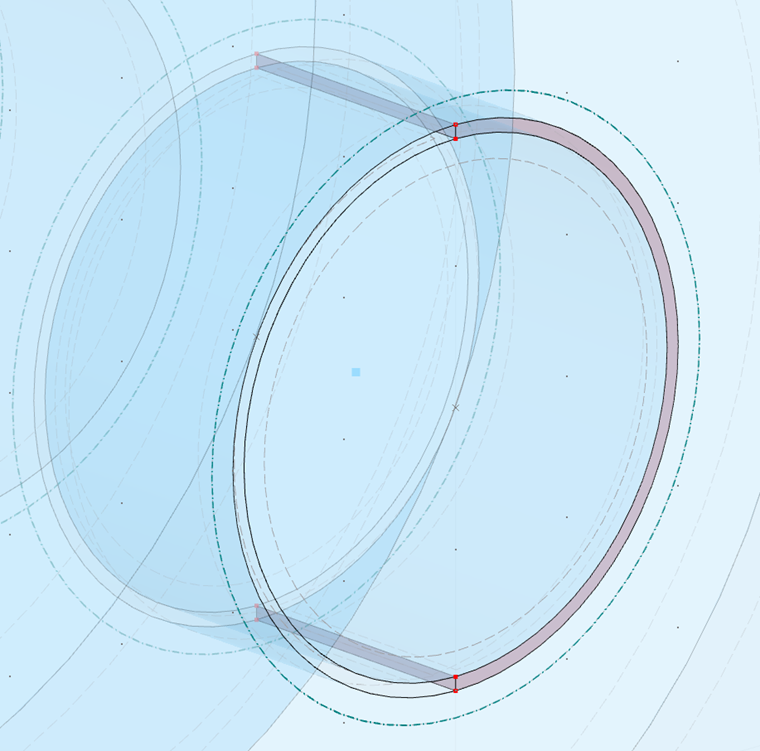

Nejprve je třeba definovat mezní plochy kontaktního objemu. Za tímto účelem vybereme typ plochy 'Polygonální plocha' a typ tuhosti ' Bez tloušťky '. Slouží k vytvoření příčných ploch mezi šroubem a konzolou. Poté pomocí typu plochy 'Vybrat hranici' vložíme plochu na straně prostoru.

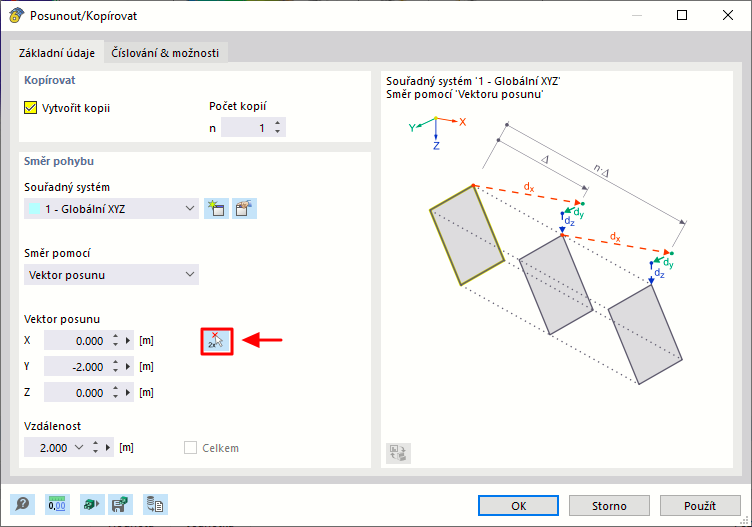

Tuto boční plochu lze jednoduše zkopírovat na vnitřní stranu šroubu tak, že ji označíme a otevřeme dialog 'Posunout/Kopírovat' pomocí tlačítka
. Aktivujeme pole 'Vytvořit kopii' a v grafice definujeme vektor posunutí pomocí
. Nejprve vyberte referenční bod a poté místo, kam se má zkopírovat.
Tlačítkem

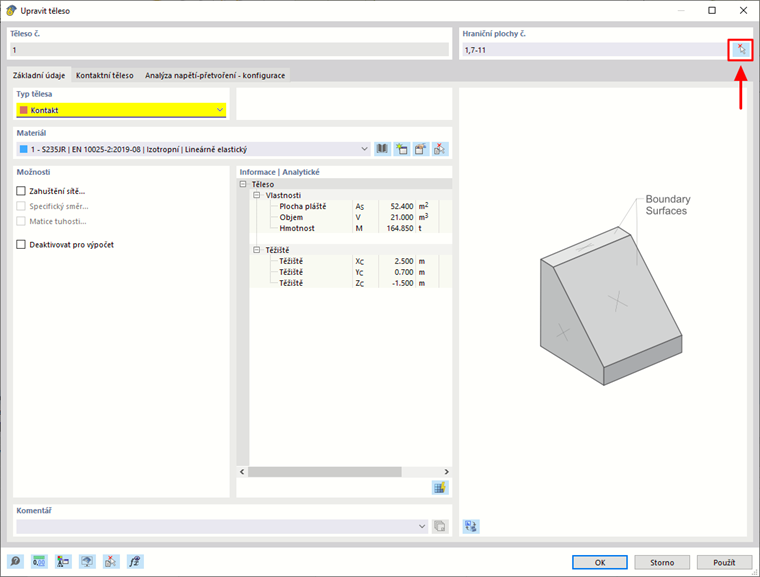

lze nyní vytvořit první polovinu kontaktního objemu. Vyberte typ tělesa 'Kontakt' a hraniční plochy, které jste právě vytvořili.

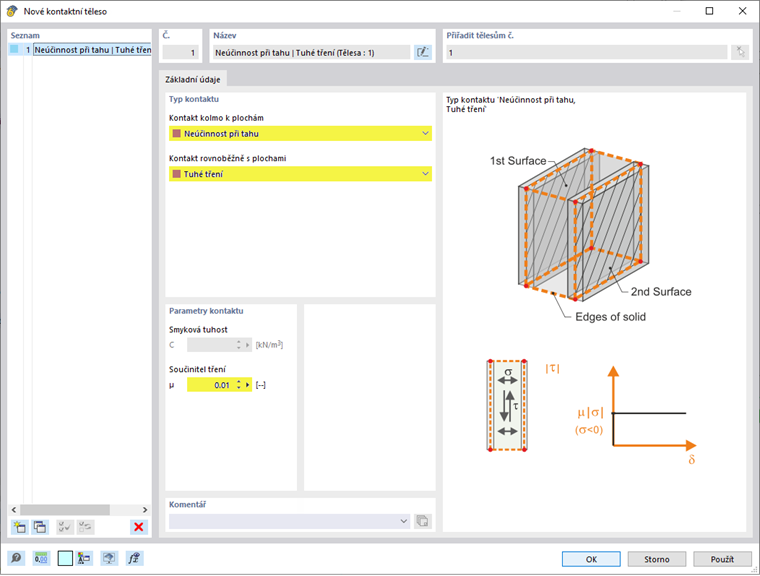

Po vytvoření objemu se vraťte do dialogu pro úpravu objemu, kde definujte vlastnosti kontaktu. Ty lze přiřadit v záložce 'Hlasitost kontaktů'. V této záložce se také zadávají plochy, mezi kterými se má kontakt prohlížet. Program tyto plochy stanoví automaticky, ale pro jistotu je vhodné je před výpočtem zkontrolovat.
U kontaktního objemu se rozlišuje mezi stykem kolmým a rovnoběžným s plochami. V závislosti na zvoleném typu kontaktu může uživatel zadat smykovou tuhost a součinitel tření.
Pro spojení mezi talířem a šroubem byly použity kontakty 'Failure on Tension' a 'Tuhé tření'.

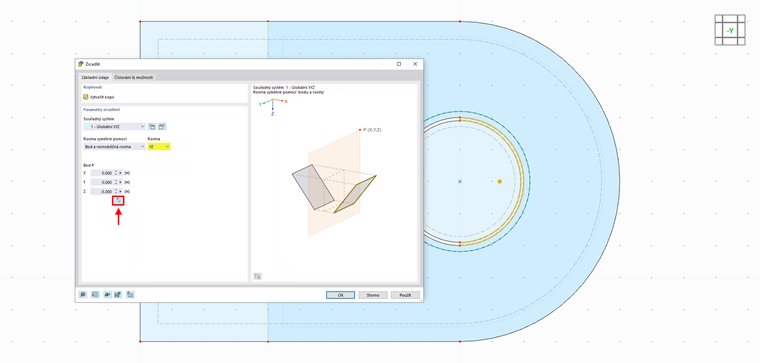

První polovina kontaktního objemu je nyní kompletně modelována a lze ji pomocí tlačítka
zrcadlit v rovině YZ. Za tímto účelem by měla být znovu aktivována možnost 'Vytvořit kopii' a například jako bod roviny zrcadlení by měl být vybrán střed otvoru.
Nakonec lze objem čepu a kontaktu zkopírovat do druhé smyčky o -5 cm ve směru Y. Kromě toho byl ve webináři šroub vysunut o 3 cm ven a uprostřed konzoly, takže je průběžný.
