V 'Navigátoru výsledků' lze zobrazit různé výsledky výpočtu, například deformace a vnitřní síly. V následujícím textu vysvětlíme dvě možnosti, jak lze zobrazit výsledky ploch na zadané trase.
Výsledkové pruty

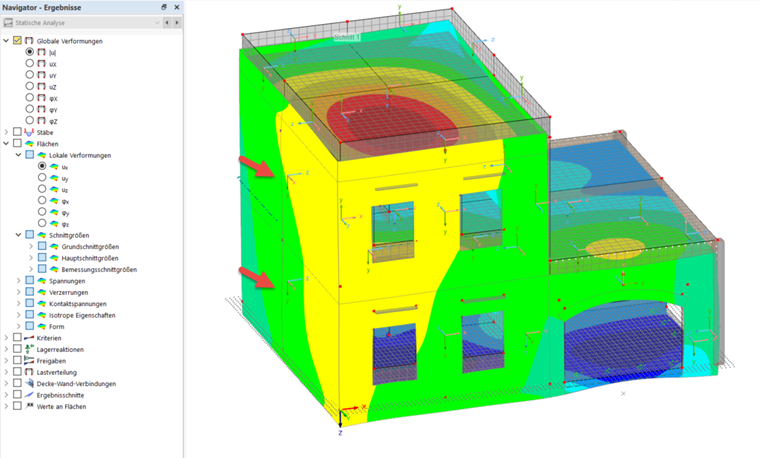

Výsledný prut je vhodný pro integraci výsledků ploch do fiktivního prutu. Můžete tak například odečíst výsledné posouvající síly na ploše.
Linii výsledkového prutu lze umístit kdekoli v modelu. Výsledný prut nepotřebuje podporu ani připojení k modelu a nelze na něj vložit žádná zatížení. Pro posouzení je ovšem třeba přiřadit průřez. Průřez výsledkového prutu nemá žádný vliv na tuhost systému.

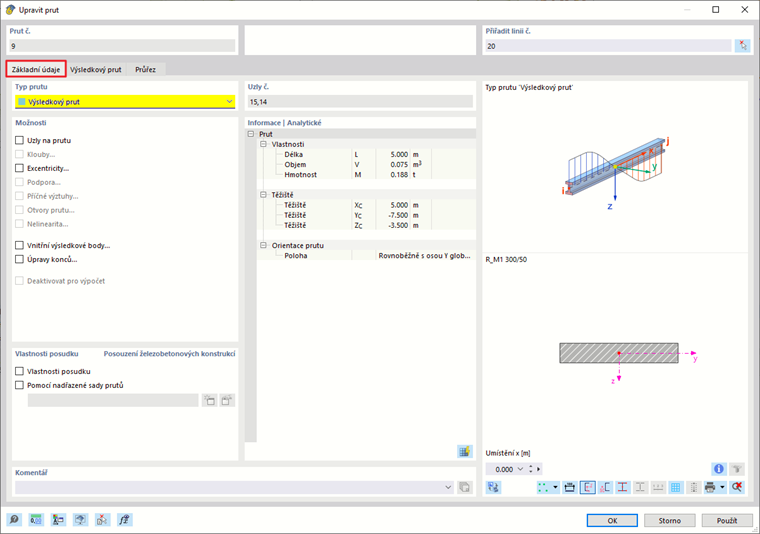

Chceme-li například vytvořit výsledkový prut, vybereme linie uprostřed boční stěny budovy a dvakrát klikneme na dialog 'Upravit linii'. Aktivujeme 'option' prut a v dialogu, který se otevře, vybereme typ prutu 'Výsledkový prut'.

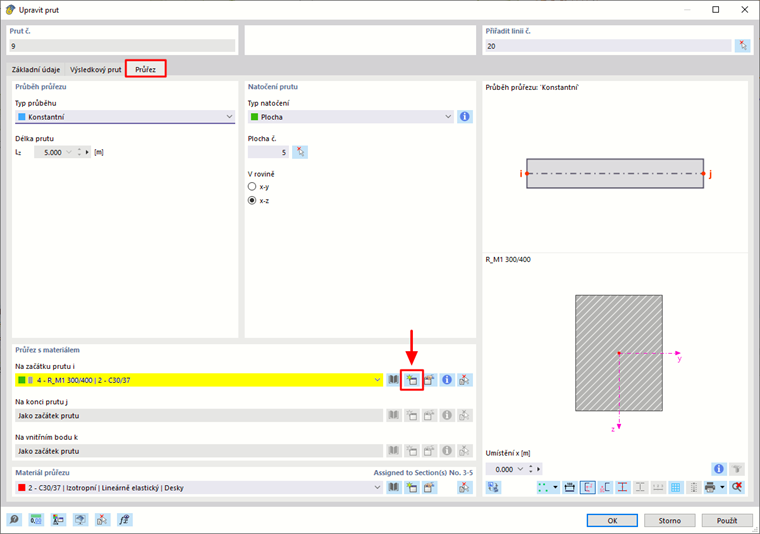

V záložce 'Průřez' je třeba přiřadit libovolný průřez, který lze vygenerovat pomocí

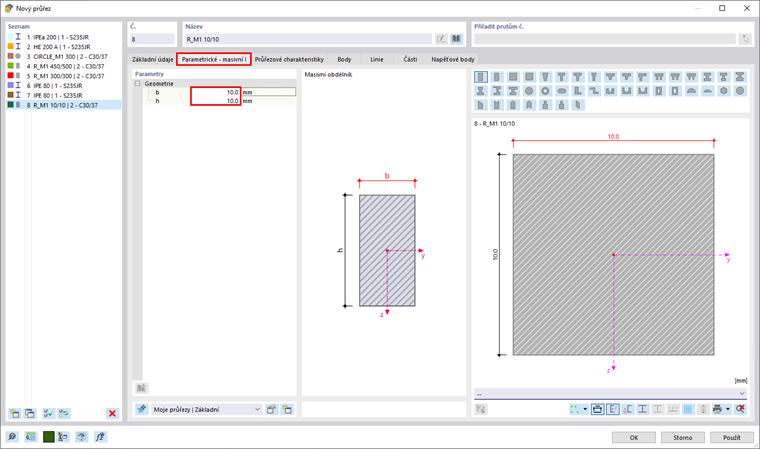

. Lze například vybrat jednoduchý obdélníkový průřez 10 x 10 mm.
Pomocí tlačítka

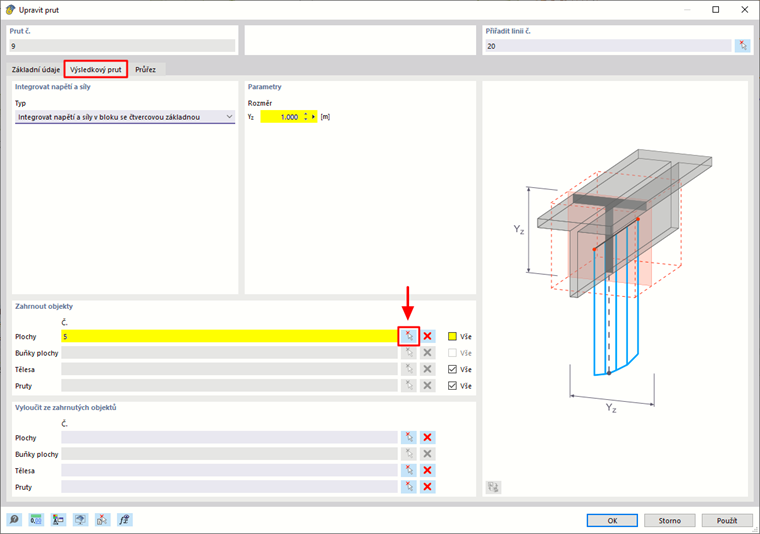

v záložce 'Výsledkový prut' lze v grafice vybrat jednotlivé plochy, jejichž integrované výsledky se mají na výsledkovém prutu zobrazit. Chcete-li to provést, musíte nejprve deaktivovat možnost 'Vše'.
Výsledkové řezy
Při aplikaci na plochu vytvoří výsledkový řez linii řezu modelem, na které lze vyhodnotit výsledky plochy.

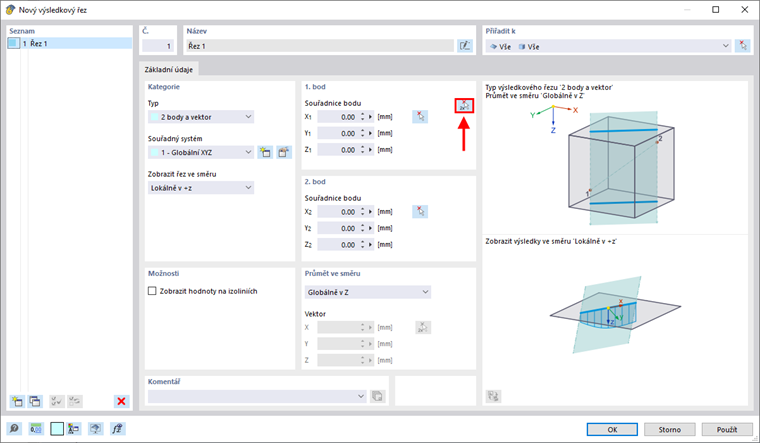

Nový výsledkový průřez lze vytvořit pomocí tlačítka
v panelu nástrojů. Mezní body linie řezu lze v grafice vybrat pomocí
.

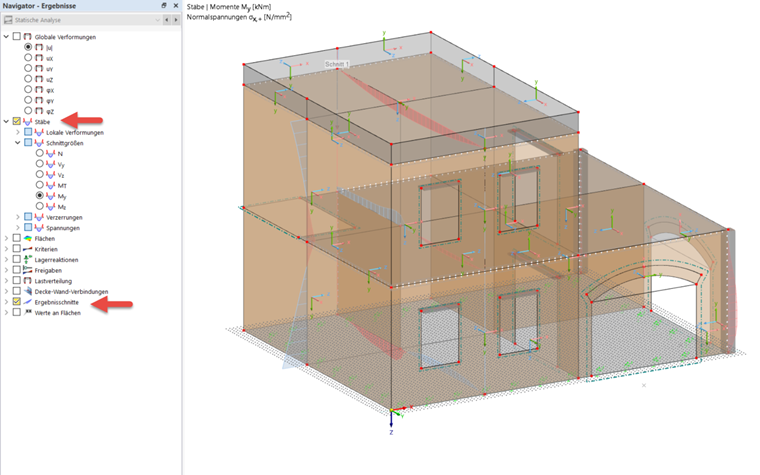

Zatímco výsledky na výsledkovém prutu lze zobrazit pomocí prutů v navigátoru ' Výsledky ', v navigátoru je k dispozici samostatná položka.
