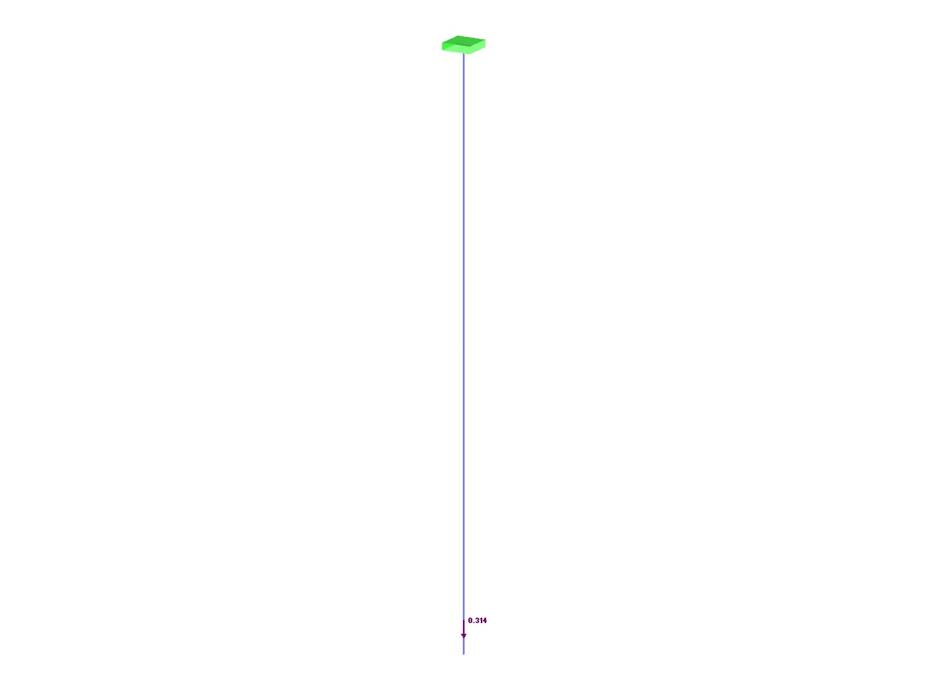

Tyč se čtvercovým průřezem je na horním konci vetknutá. Tyč je zatížena vlastní tíhou. Pro srovnání je příklad modelován také se zatížením osamělou silou, jejíž hodnota se rovná tíze. Cílem tohoto ověřovacího příkladu je ukázat rozdíl mezi těmito typy zatížení, ačkoli celková zatěžovací síla je stejná.
Dílčí modely
,_LC1__LI.jpg?mw=640&hash=8684cfc7b71b79f837b41b842fef62ff5b1ccac0)
Model použitý v
Validační příklad 000062 | 1
| Počet uzlů | 3 |
| Počet linií | 2 |
| Počet prutů | 2 |
| Počet zatěžovacích stavů | 1 |
| Celková hmotnost | 0,031 t |
| Rozměry (metrické) | 0,500 x 0,500 x 10,250 m |
| Rozměry (imperiální) | 1.64 x 1.64 x 33.63 feet |
| Verze programu | 5.06.11 |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
