Online manuál programu RFEM - Plochy (anglicky)

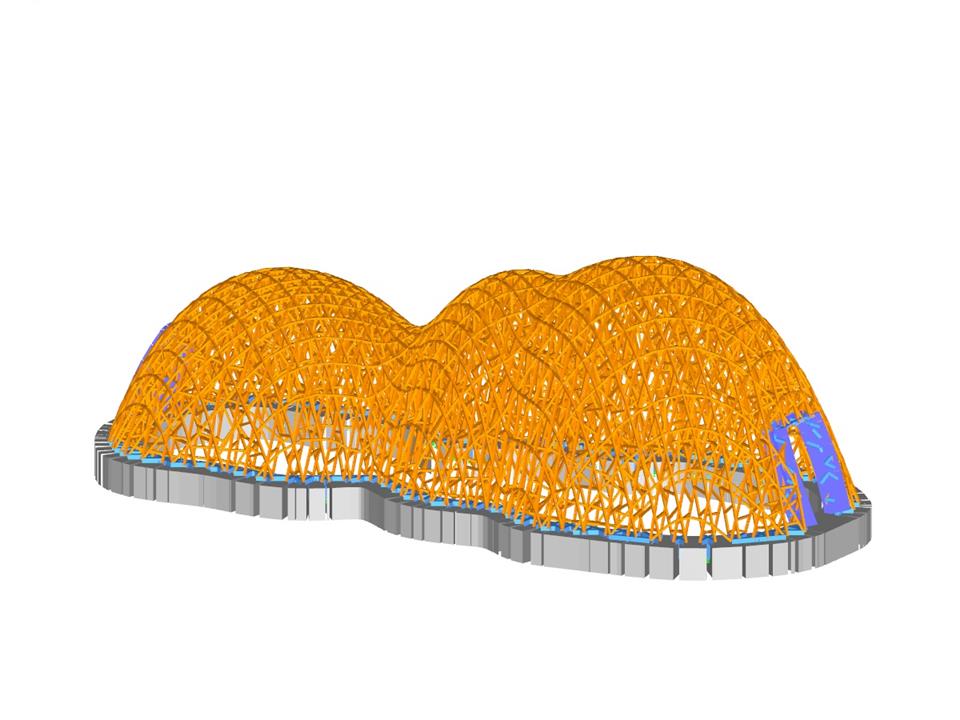

Dřevěná kupole
| Počet uzlů | 12416 |
| Počet prutů | 17394 |
| Počet zatěžovacích stavů | 5 |
| Počet kombinací zatížení | 4 |
| Celková hmotnost | 78,822 t |
| Rozměry | 16,890 x 11,600 x 5,504 m |
| Verze programu | 7.04.11 |
Funkce programu
