Půdorys má tvar echolokačního signálu

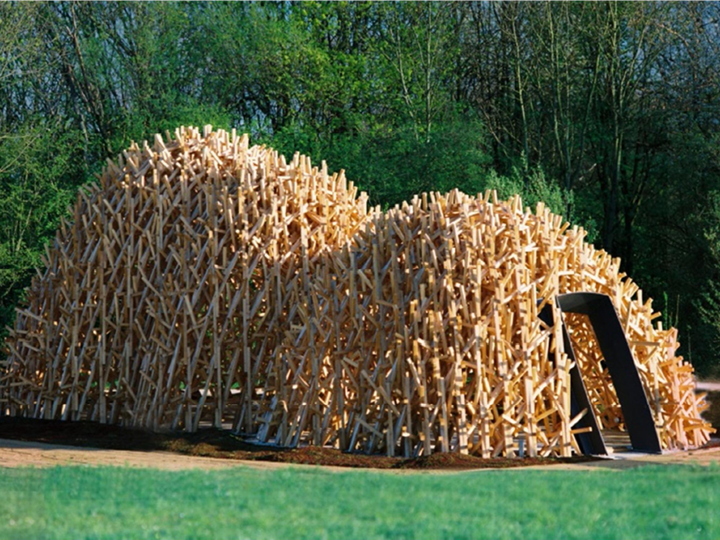

netopýrů. V průběhu stavebních prací pro výstavu BUGA bylo nutné zasáhnout do životního prostředí netopýrů. Opatrný zásah byl nejhlavnějším cílem. Vysoká škola technická v Koblenzi pojala toto téma jako inspiraci a navrhla pavilon podle principů bioniky. Půdorys konstrukce představuje časovou závislost hladiny akustického tlaku echolokačního signálu netopýrů nočních (zdejšího druhu). Vzhledem k tomu, že tyto echolokační signály nejsou pro člověka slyšitelné, byly předem zobrazeny jako oscilogram v softwaru pro úpravu hudby.
Na tomto půdorysu byla pomocí softwarového systému „EASY“ namodelována dvouvrstvá závěsná nosná konstrukce. Takové tvary se v přírodě vyskytují často, protože optimálně přenášejí zatížení. Nosné prvky leží v paralelních řezech ve třech směrech navzájem svírajících úhel 60°. Tak vznikla prostorově stabilní trojúhelníková a šestiúhelníková mřížková struktura, která se v přírodě také často vyskytuje (plástve, rozsivky, tvary květů atd.). Zjemnění rastru mřížky, také v souladu s principy v přírodě, závisí na velikosti statického zatížení v příslušné oblasti. Volba materiálu nosné konstrukce padla na dřevo - přírodní a obnovitelný materiál. Je recyklovatelné a má příznivou ekologickou bilanci. Konstrukci navíc měli být schopni sestavit a rozebrat sami studenti.

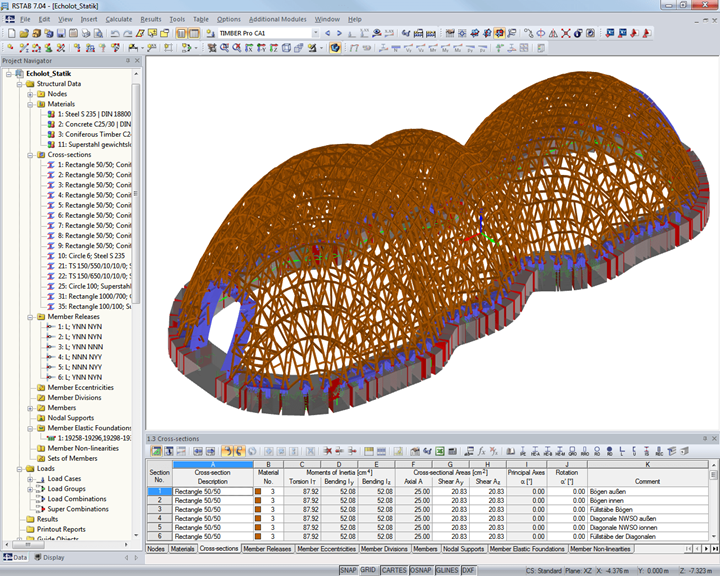

Modelování a výpočet v programu RSTAB

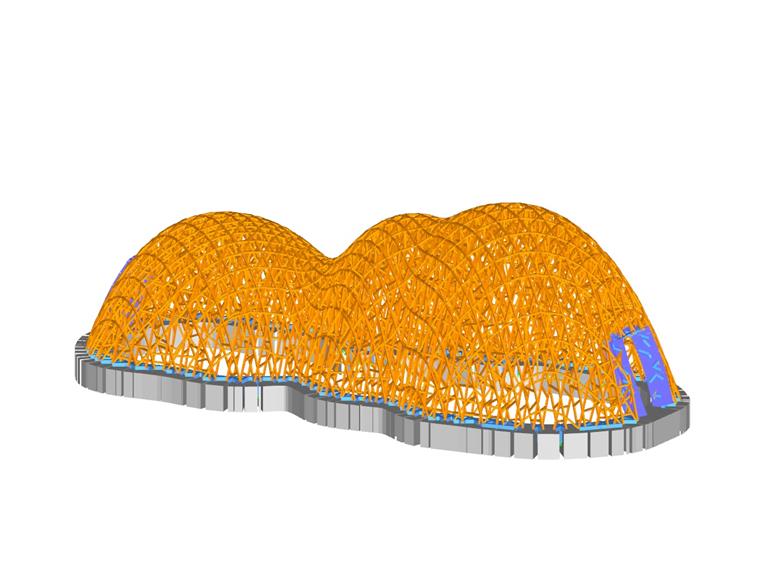

Vygenerované linie řezů byly importovány do programu RSTAB pomocí rozhraní dxf. V každé rovině řezu byla vytvořena síť prutů, která se skládá z horního pásu, dolního pásu a výplňových prutů. Po zadání zatížení na konstrukci byl proveden výpočet. Po posouzení byla každá z přibližně 100 rovin řezů převedena z programu RSTAB pomocí formátu dxf do programu Nemetschek Allplan, kde byl vytvořen prováděcí projekt. Model v RSTABu byl také exportován do vizualizačního programu Cinema 4D, kde byl dále graficky zpracován.
| Statika a konstrukce | Vysoká škola technická v Koblenzi Katedra stavebního inženýrství Konrad-Zuse-Strasse 1 D-56075 Koblenz, Německo www.hs-koblenz.de |
