Od března 2011 propojuje 30,5 m dlouhá skleněná lávka pro pěší nemocnici sv. Michala s výzkumným centrem Li Ka Shing Knowledge Institute. Nosná konstrukce se skládá z několika oválných ocelových prstenců, které jsou vzájemně spleteny. Most s výškou průřezu 4,60 m a šířkou 3,80 m navrhla společnost Diamond and Schmitt Architects Inc.

Jelikož lidé v Torontu používají hlavně podzemní systém pěších cest, takzvaný PATH systém o délce okolo 28 km, pouze architektonická originalita mostu mohla přesvědčit město, aby udělilo povolení k jeho stavbě. Zakřivené a tepelně předpjaté skleněné tabule dodávají nosné konstrukci ze zakřivených, vzájemně se křížících trubek lehkost a díky nim vypadá most z každého úhlu pohledu jinak.

Gartner Steel and Glass GmbH, Würzburg, Německo
josef-gartner.permasteelisagroup.com

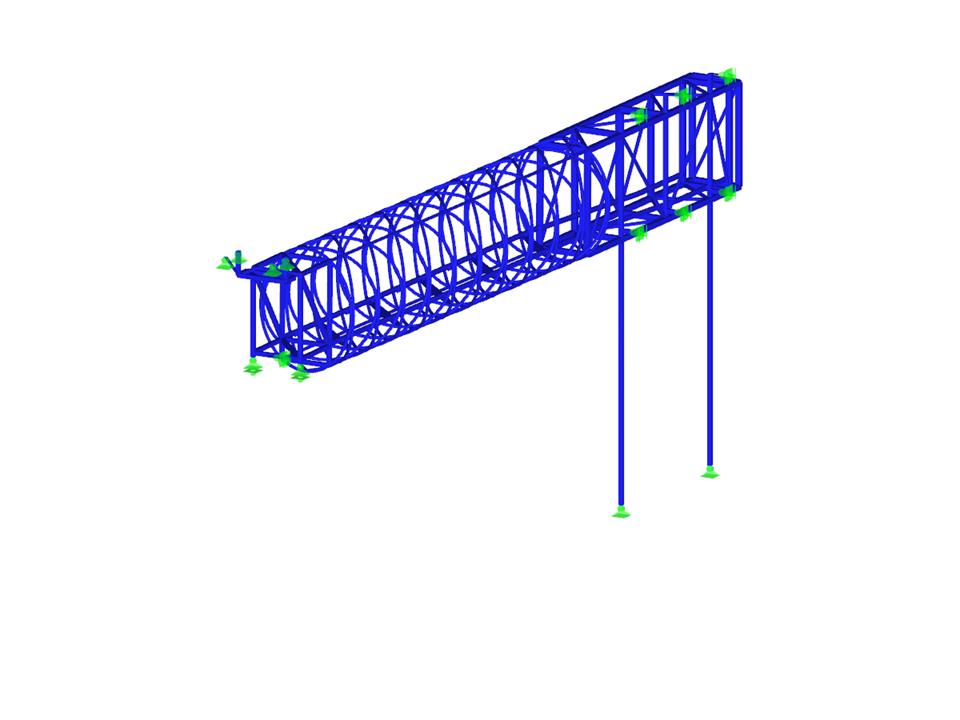

Model konstrukce se znázorněním deformací v programu RSTAB (© Gartner Steel and Glass GmbH)

(0)
0 z 5 hvězdiček
5 hvězdiček 0
4 hvězdičky 0
3 hvězdičky 0
2 hvězdičky 0
1 hvězdička 0

Ocelový most pro pěší

Nelze stáhnout Projekt zákazníka / Pouze pro zobrazení
Počet uzlů 975
Počet prutů 1199
Počet zatěžovacích stavů 3
Počet kombinací zatížení 1
Celková hmotnost 23,384 t
Rozměry (metrické) 3,817 x 32,212 x 14,342 m
Rozměry (imperiální) 12.52 x 105.68 x 47.05 feet
Verze programu 7.04.33
