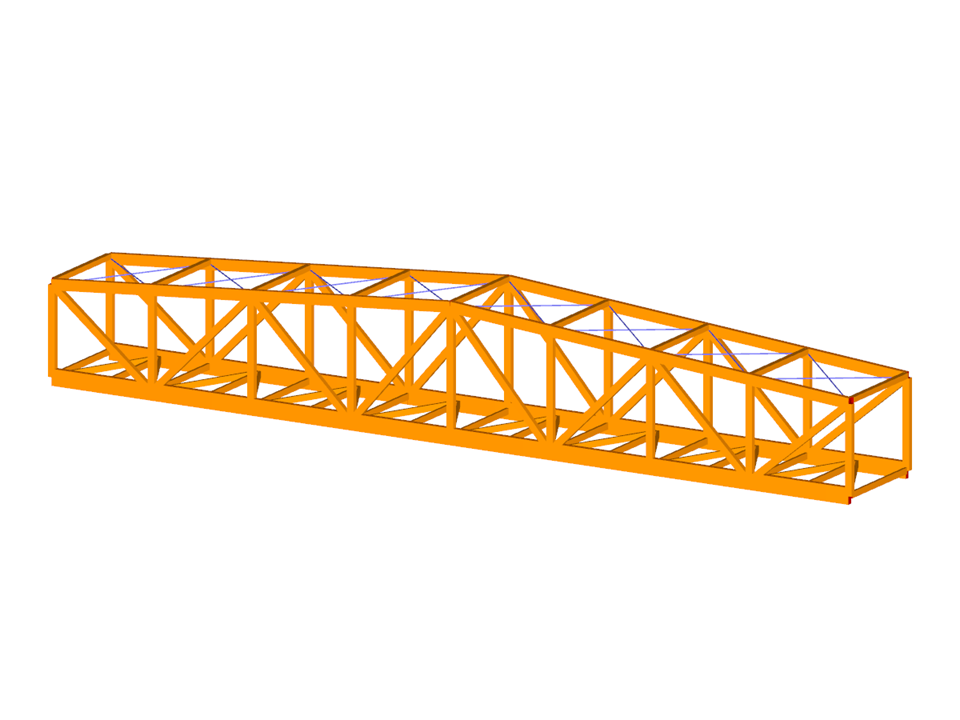

Dřevěný most
| Počet uzlů | 53 |
| Počet linií | 140 |
| Počet prutů | 140 |
| Počet ploch | 0 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 4 |
| Počet kombinací zatížení | 38 |
| Počet kombinací výsledků | 3 |
| Celková hmotnost | 4,506 t |
| Rozměry | 24,000 x 3,500 x 3,000 m |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
Funkce programu
Projekt zákazníka
Po skončení výpočtu se zobrazí pevnosti spoje a další výsledky pro jednotlivé pruty. Modul zobrazí následující výsledky posouzení:
- Ověření minimální rozteče
- Únosnost jednotlivého spojovacího prostředku
- Ocelový plech (posouzení otvorů na otlačení a napětí podle EC 3 a AISC)
- Analýzy napětí s redukovaným dřevěným průřezem
- porušení blokovým smykem
- Celková únosnost (včetně stanovení tuhosti, posouzení příčných tahů podle EC 5 a dalších)
- Posouzení požární odolností podle EN 1995‑1‑2
Nejdříve je nutné vybrat kategorii spoje, typ spoje a návrhovou normu a zároveň materiál ocelové desky a kolíku. Pro posouzení podle EN 1995-1-1 je možné zvolit systém kolíků SFS intec WS-T. V tomto případě je příslušný materiál přednastaven podle technického schválení výrobce.
Připojené pruty se importují z RFEM/RSTAB modelu. Přídavný modul automaticky zkontroluje, zda jsou splněny všechny geometrické podmínky. Celý spoj lze zadat také ručně.
- Zatížení se převezme také z programu RFEM/RSTAB nebo se v případě ručního zadání přípoje zadají zatížení. Vstupní okno „Geometrie” slouží k definici parametrů ocelové desky a také uspořádání spojovacích prostředků pro spojené pruty.
Typ tloušťky "Nosníkový panel" umožňuje modelovat dřevěné deskové prvky ve 3D prostoru. Stačí zadat geometrii plochy a dřevěné deskové prvky se vygenerují na základě interního prutovo-plošného konstruktu, včetně simulace poddajnosti spoje.
Máte možnost posoudit plochy na požární odolnost metodou redukovaného průřezu. Redukuje se tloušťka plochy. Posuzovat lze všechny dřevěné materiály, které byly schváleny k posouzení.
U křížem lepeného dřeva lze v závislosti na typu lepidla zvolit, zda mohou jednotlivé zuhelnatělé části vrstev odpadávat, a je proto třeba počítat v některých oblastech se zvýšeným odhoříváním.
