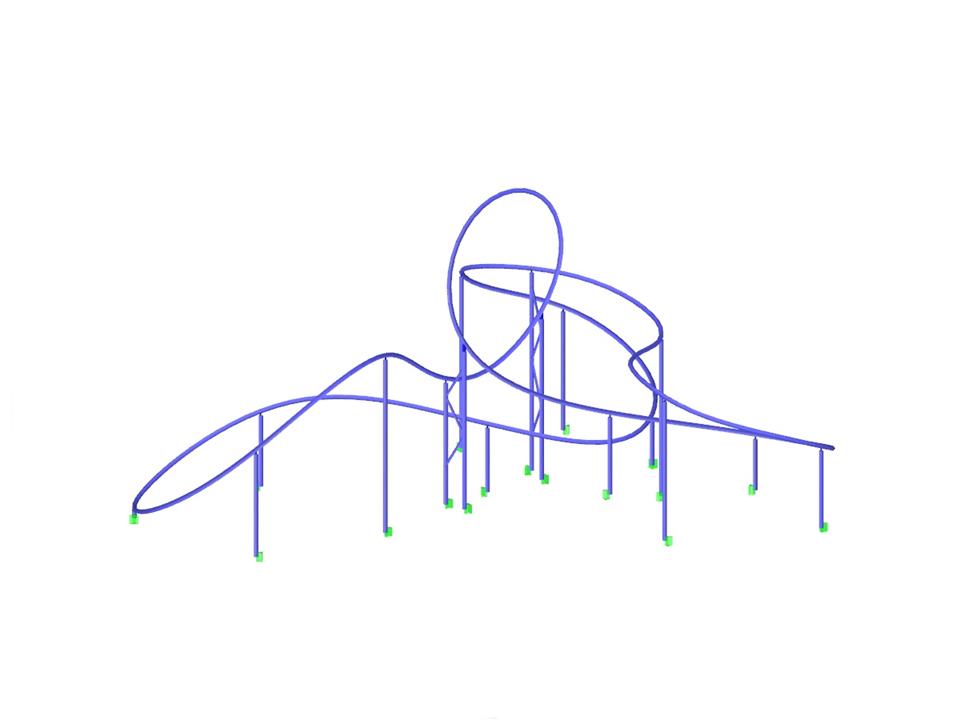

Ocelová horská dráha
| Počet uzlů | 258 |
| Počet prutů | 265 |
| Počet zatěžovacích stavů | 105 |
| Počet kombinací zatížení | 14 |
| Počet kombinací výsledků | 15 |
| Celková hmotnost | 59,181 t |
| Rozměry | 39,810 x 38,749 x 20,831 m |
| Verze programu | 7.04.33 |
