Aus der Ferne erblickt der Besucher eine einsam stehende Achterbahn auf einem grünen Hügel.
Kommt er der Sache näher, sieht er keine Achterbahn, die mit hohen Geschwindigkeiten befahren wird, sondern eine begehbare Skulptur mit einer insgesamt 215 m langen Treppe.
ifb frohloff staffa kühl ecker, Berlin
www.ifb-berlin.de

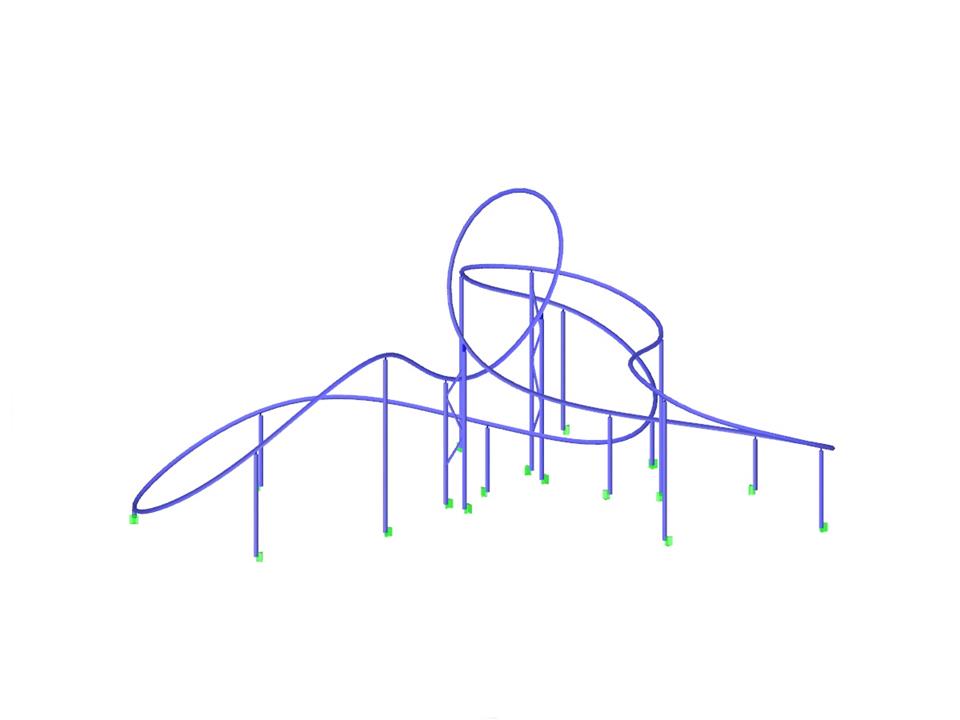

Modell mit visualisierter Verformung in RSTAB (© ifb frohloff staffa kühl ecker)
Achterbahn aus Stahl
| Anzahl Knoten | 258 |
| Anzahl Stäbe | 265 |
| Anzahl Lastfälle | 105 |
| Anzahl Lastkombinationen | 14 |
| Anzahl Ergebniskombinationen | 15 |
| Gesamtgewicht | 59.181 t |
| Abmessungen | 39.810 x 38.749 x 20.831 m |
| Programmversion | 7.04.33 |
Veranstaltung
Veranstaltung
Produkt-Feature
_LI.jpg?mw=350&hash=1ef16b63b0ffc5277e55bcfbc2e15e6515ca92a8)
Im Dialog "Querschnitt bearbeiten" können Sie sich die Knickfiguren der Finite-Streifen-Methode (FSM) als 3D-Grafik ausgeben lassen.
- Die Bemessung von fünf Arten von Erdbebenkraftresistenzsystemen (Seismic Force-Resisting Systems - SFRS) umfasst den Special Moment Frame (SMF), den Intermediate Moment Frame (IMF), den Ordinary Moment Frame (OMF), den Ordinary Concentrically Braced Frame (OCBF) und den Special Concentrically Braced Frame (SCBF)
- Duktilitätsnachweis der Breiten-Dicken-Verhältnisse für Stege und Flansche
- Berechnung der erforderlichen Festigkeit und Steifigkeit für Stabilitätsverbände von Trägern
- Berechnung des maximalen Abstands für Stabilitätsverbände von Trägern
- Berechnung der erforderlichen Festigkeit an Gelenkstellen für Stabilitätsverbände von Trägern
- Berechnung der erforderlichen Stützenfestigkeit mit der Option, alle Biegemomente, Schub und Torsion für den Grenzzustand der Überfestigkeit zu vernachlässigen
- Nachweis der Schlankheitsgrade von Stützen und Verbänden
Das Ergebnis der Erdbebenbemessung ist in zwei Abschnitte gegliedert: Stabanforderungen und Verbindungsanforderungen.
Zu den "Erdbebenanforderungen" gehören die erforderliche Biegefestigkeit und der erforderliche Schubwiderstand der Träger-Stützen-Verbindung für biegesteife Rahmen. Sie sind im Register 'Momentenrahmenverbindung stabweise' aufgelistet. Bei ausgesteiften Rahmen werden die erforderliche Verbindungszugfestigkeit und die erforderliche Verbindungsdruckfestigkeit des Verbands im Register 'Verbandsanschluss stabweise' aufgeführt.
Das Programm stellt Ihnen die geführten Nachweise tabellarisch zur Verfügung. In den Nachweisdetails werden die Formeln und Verweise zur Norm übersichtlich dargestellt.
Im Add-On Betonbemessung haben Sie die Möglichkeit, die Erdbebenbemessung gemäß AISC 341-16 für Stahlstäbe durchzuführen.
Fünf SFRS-Typen (Seismic Force-Resisting Systeme) stehen dazu zur Verfügung.
